Type 3710

Nåleventil 3710

Nåleventil for regulering og afspærring

Dimensionsområde (DN)8 - 25
PN250 - 420
Temperatur (°C)-10 - 250
HovedmaterialeRustfrit stål

Varianter

Artikelnummer DN PN Temperatur fra °C Tilslutning Betjening Tilslutning 1 Tilslutning 2
AT E0226372553 8 420 -10 - 250 Indvendig gevind ISO228-1 (G, BSPP) Drejeskrue Indvendig gevind ISO228-1 (G, BSPP) Indvendig gevind ISO228-1 (G, BSPP)
AT E0226372562 10 420 -10 - 250 Indvendig gevind ISO228-1 (G, BSPP) Drejeskrue Indvendig gevind ISO228-1 (G, BSPP) Indvendig gevind ISO228-1 (G, BSPP)
AT E0226372550 15 420 -10 - 250 Indvendig gevind ISO228-1 (G, BSPP) Drejeskrue Indvendig gevind ISO228-1 (G, BSPP) Indvendig gevind ISO228-1 (G, BSPP)
AT E0226372560 20 420 -10 - 250 Indvendig gevind ISO228-1 (G, BSPP) Drejeskrue Indvendig gevind ISO228-1 (G, BSPP) Indvendig gevind ISO228-1 (G, BSPP)
AT E0226372543 25 420 -10 - 250 Indvendig gevind ISO228-1 (G, BSPP) Drejeskrue Indvendig gevind ISO228-1 (G, BSPP) Indvendig gevind ISO228-1 (G, BSPP)

Produktinformation

Anvendelsesområde

Nåleventil for regulering og afspærring af damp, gas, olie, samt syrer og kemikalier

Kvalitetssikring

Produktet er CE-mærket

CE mærkning større end 1"

Energi- og miljøerklæring

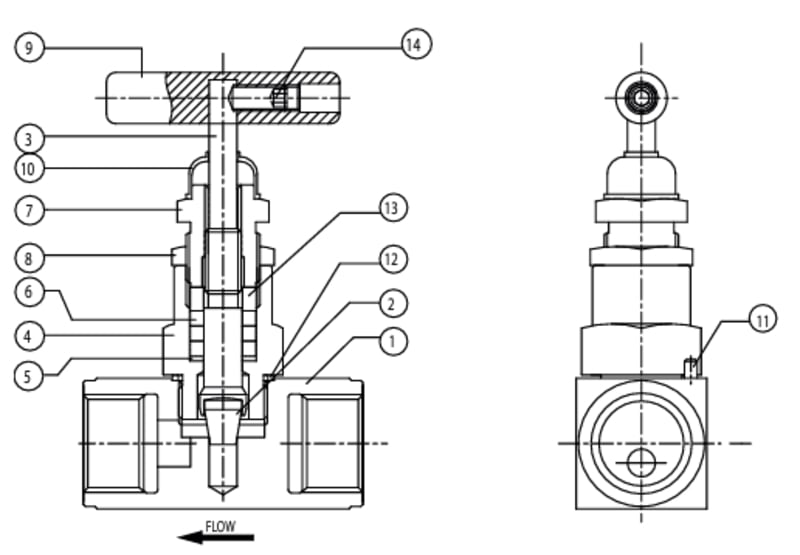

Materiale beskrivelse

PosKomponentMateriale
1Hus Syrefast stål AISI 316 (1.4401)
2Kegle Syrefast stål AISI 316 (1.4401)
3Spindel Syrefast stål AISI 316 (1.4401)
4Overdel Syrefast stål AISI 316 (1.4401)
5Bøsning Syrefast stål AISI 316 (1.4401)
6Spindelpakning PTFE (polytetrafluoreten)
7Overdel Rustfrit stål AISI 304 (1.4301)
8Kontramøtrik Rustfrit stål AISI 304 (1.4301)
9Håndtag Rustfrit stål AISI 304 (1.4301)
10Støvhætte PP (polypropen)
11Stift Rustfrit stål AISI 304 (1.4301)
12Skive Syrefast stål AISI 316 (1.4401)
13Trykbøsning Rustfrit stål AISI 304 (1.4301)
14Pinol skrue

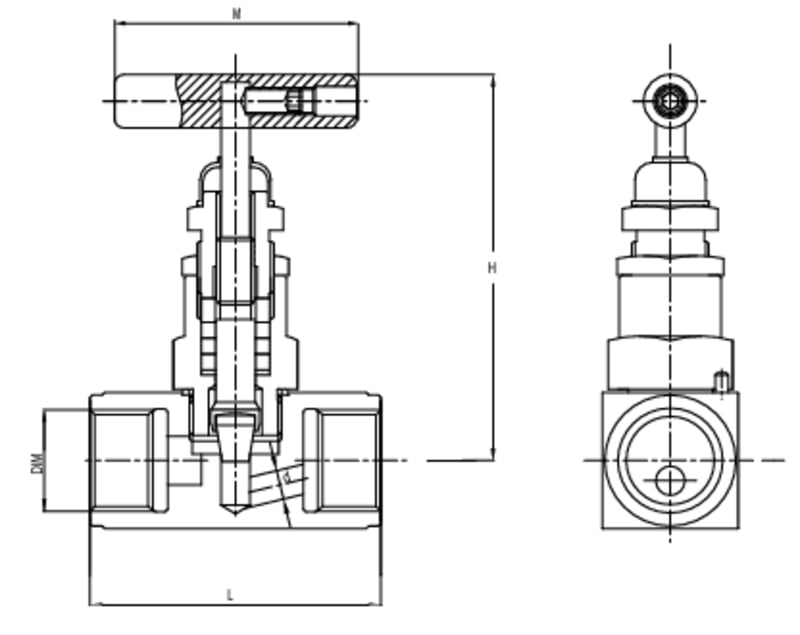

Mål og vægt

Dimensionsområde (DN): 8 - 25

Mål

DN810152025
L5355608080
H7878809799
M5050506060
d34688
Netto vægt i (kg)0.330.350.40.720.91

Funktion og design

Ventilen er forsynet med støvtæt kappe for at beskytte spindelkonstruktionen. Håndtaget er fremstillet i rustfrit stål.
Fremragende reguleringsegenskaber p.g.a. den lille gevindstigning på spindlen, samt designet på ventilsæde og kegle

Tekniske data

Hovedmateriale: Rustfrit stål

Hovedmateriale kode: Syrefast stål AISI 316 (1.4401)

Indgående materialer: Øvrigt

Inkluderet materialekode: PTFE (polytetrafluoreten)

Temperatur (°C): -10 - 250

PN: 250 - 420

Tilslutning: Indvendig gevind ISO228-1 (G, BSPP)

Installation og vedligeholdelse

Flowretning: Dobbeltvirkende

Mulig montage retning: Vertikal, Horisontal

Se installationsmanual
