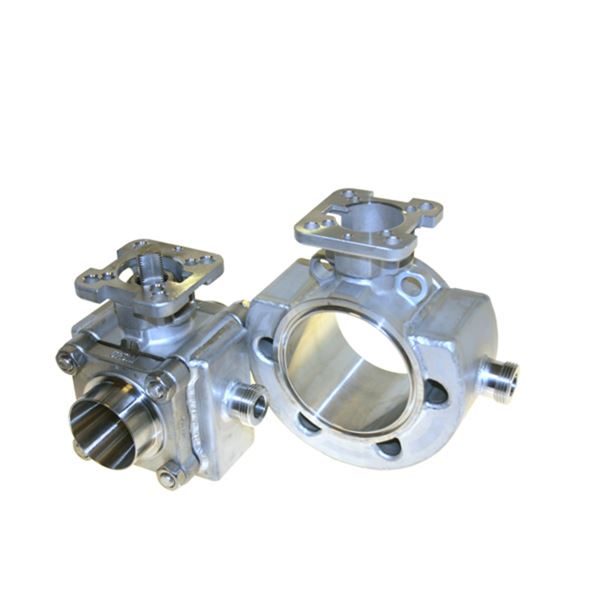

Kugleventil med varmekappe i højeste kvalitet. ISO topflange for direkte montering af aktuator. Fuld eller Reduceret lysning.
| Dimensionsområde (DN) | 15 - 100 |
|---|---|
| PN | 64 - 125 |
| Temperatur (°C) | -38 - 245 |
| Hovedmateriale | Rustfrit stål |
| Artikelnummer | Udførsel | DN | PN | Temperatur fra °C | Betjening | KVS værdi | Tilslutning 1 |
|---|---|---|---|---|---|---|---|
| AT DVC1317400016 | Reduce Bore | 15 | 125 | -38 - 245 | Låsbart håndtag | 7 | Svejseender i henhold til EN10357 serie D (SMS3008) |
| AT DVC1317400021 | Reduce Bore | 20 | 125 | -38 - 245 | Låsbart håndtag | 13 | Svejseender i henhold til EN10357 serie D (SMS3008) |
| AT DVC1317400026 | Reduce Bore | 25 | 100 | -38 - 245 | Låsbart håndtag | 34 | Svejseender i henhold til EN10357 serie D (SMS3008) |
| AT DVC1317400033 | Reduce Bore | 32 | 125 | -38 - 245 | Låsbart håndtag | 60 | Svejseender i henhold til EN10357 serie D (SMS3008) |
| AT DVC1317400041 | Reduce Bore | 40 | 100 | -38 - 245 | Låsbart håndtag | 95 | Svejseender i henhold til EN10357 serie D (SMS3008) |
| AT DVC1317400051 | Reduce Bore | 50 | 100 | -38 - 245 | Låsbart håndtag | 215 | Svejseender i henhold til EN10357 serie D (SMS3008) |
| AT DVC1317400065 | Reduce Bore | 65 | 100 | -38 - 245 | Låsbart håndtag | 370 | Svejseender i henhold til EN10357 serie D (SMS3008) |
| AT DVC1317400080 | Reduce Bore | 80 | 64 | -38 - 245 | Låsbart håndtag | 602 | Svejseender i henhold til EN10357 serie D (SMS3008) |
| AT DVC1317400101 | Reduce Bore | 100 | 64 | -38 - 245 | Låsbart håndtag | 946 | Svejseender i henhold til EN10357 serie D (SMS3008) |
| AT DVC1317410020 | Full Bore | 20 | 125 | -38 - 245 | Låsbart håndtag | 34 | Svejseender i henhold til EN10357 serie D (SMS3008) |
| AT DVC1317510015 | Full Bore | 15 | 125 | -38 - 245 | Låsbart håndtag | 13 | ISO 1127 svejseender |
| AT DVC1317510020 | Full Bore | 20 | 125 | -38 - 245 | Låsbart håndtag | 34 | ISO 1127 svejseender |
| AT DVC1317510025 | Full Bore | 25 | 125 | -38 - 245 | Låsbart håndtag | 60 | ISO 1127 svejseender |
| AT DVC1317510032 | Full Bore | 32 | 100 | -38 - 245 | Låsbart håndtag | 95 | ISO 1127 svejseender |
| AT DVC1317510040 | Full Bore | 40 | 100 | -38 - 245 | Låsbart håndtag | 215 | ISO 1127 svejseender |
| AT DVC1317510050 | Full Bore | 50 | 100 | -38 - 245 | Låsbart håndtag | 370 | ISO 1127 svejseender |
| AT DVC1317510065 | Full Bore | 65 | 64 | -38 - 245 | Låsbart håndtag | 602 | ISO 1127 svejseender |
| AT DVC1317510080 | Full Bore | 80 | 64 | -38 - 245 | Låsbart håndtag | 946 | ISO 1127 svejseender |
| AT DVC1317510100 | Full Bore | 100 | 64 | -38 - 245 | Låsbart håndtag | 1720 | ISO 1127 svejseender |
Robust industri kugleventil til krævende opgaver.
Med varmekappe for applikationer hvor det er nødvendigt at opretholde en bestemt temperatur i mediet, enten for at undgå størkning, krystallisering eller for at sikre korrekt flow.
Alle kugleventiler trykprøves og der foreligger certifikat 3.1/EN10204 som kan leveres på forespørgsel.
Dynamisk pakdåse.
Kan leveres som reguleringsventil
Produktet er CE-mærket
CE mærkning større end 1"
Dimensionsområde (DN): 15 - 100
Med påsvejst varmekappe i rustfrit stål AISI304. 1/4" nippel
Antistatisk spindel med dynamisk pakdåse. Den unikke skrå flade nederst på spindlen, hvorpå pyramidepakningen ligger, giver optimal tætning, lavt moment og lang levetid.
PTFE med 25% kulfiber anvendes som pakningsmateriale.
Dette materiale er velegnet til højere tryk og temperatur, og er desuden mere slidstærkt end traditionelt PTFE.
Godkendelser: EU1935 i rustfri, ATEX, SIL3, FDA, ADI
Hovedmateriale: Rustfrit stål
Hovedmateriale kode: Syrefast stål AISI 316 (1.4408, CF8M)
Indgående materialer: Øvrigt
Inkluderet materialekode: Kulfyld PTFE (25%)
Materiale notater: Varmekappen i rustfrit stål AISI304
Temperatur (°C): -38 - 245
PN: 64 - 125
Se installationsmanual
