Kugleventil DVC1050

Kugleventil i messing med håndtag i rustfrit stål. Full Bore

Dimensionsområde (DN)	8 - 100
PN	25 - 40
Temperatur (°C)	-10 - 80
Hovedmateriale	Messing

Varianter
Produktinformation
Downloads
Tegninger

Varianter

Artikelnummer	DN	PN	Temperatur fra °C	Tilslutning	Betjening	KVS værdi
AT DVC1050010008	8	40	-10 - 80	Indvendig gevind ISO228-1 (G, BSPP)	Håndtag	6
AT DVC1050010010	10	40	-10 - 80	Indvendig gevind ISO228-1 (G, BSPP)	Håndtag	7
AT DVC1050010015	15	40	-10 - 80	Indvendig gevind ISO228-1 (G, BSPP)	Håndtag	10
AT DVC1050010020	20	40	-10 - 80	Indvendig gevind ISO228-1 (G, BSPP)	Håndtag	27
AT DVC1050010025	25	40	-10 - 80	Indvendig gevind ISO228-1 (G, BSPP)	Håndtag	48
AT DVC1050010032	32	40	-10 - 80	Indvendig gevind ISO228-1 (G, BSPP)	Håndtag	70
AT DVC1050010040	40	40	-10 - 80	Indvendig gevind ISO228-1 (G, BSPP)	Håndtag	102
AT DVC1050010050	50	40	-10 - 80	Indvendig gevind ISO228-1 (G, BSPP)	Håndtag	204
AT DVC1050010065	65	25	-10 - 80	Indvendig gevind ISO228-1 (G, BSPP)	Håndtag	272
AT DVC1050010080	80	25	-10 - 80	Indvendig gevind ISO228-1 (G, BSPP)	Håndtag	493
AT DVC1050010100	100	25	-10 - 80	Indvendig gevind ISO228-1 (G, BSPP)	Håndtag	877

Produktinformation

Anvendelsesområde

2-delt kugleventil med gevind for koldt og varmt vand, og ikke aggressive medier. Afspærringsventil til varme-, køle-, luftsystemer

Kvalitetssikring

Produktet er CE-mærket

CE mærkning større end 1"

Energi- og miljøerklæring

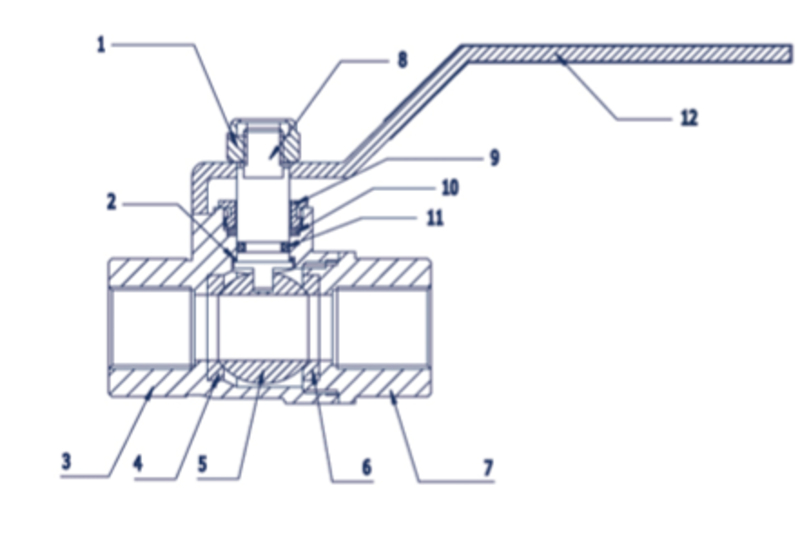

Materiale beskrivelse

Pos	Komponent	Materiale
1	Låsemøtrik	Rustfrit stål AISI 304 (1.4301)
2	Nederste spindelpakning	PTFE (polytetrafluoreten)
3	Hus	Messing (CuZn39Pb3) (CW614N) (2.0401)
4	Sæde	PTFE (polytetrafluoreten)
5	Kugle	Messing (CuZn39Pb3) (CW614N) (2.0401)
6	Sæde	PTFE (polytetrafluoreten)
7	Hus	Messing (CuZn39Pb3) (CW614N) (2.0401)
8	Spindel	Messing (CuZn39Pb3) (CW614N) (2.0401)
9	Omløber	Messing (CuZn39Pb3) (CW614N) (2.0401)
10	Øverste spindelpakning	PTFE (polytetrafluoreten)
11	O-ring	FPM/FKM (fluorgummi)
12	Håndtag	Rustfrit stål AISI 304 (1.4301)

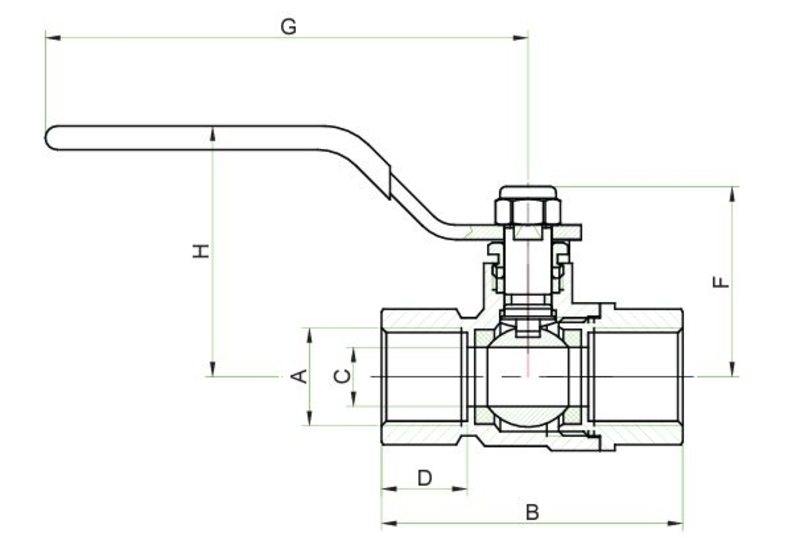

Mål og vægt

Dimensionsområde (DN): 8 - 100

Mål

DN	B	H	G	C	Netto vægt i (kg)
8	47.1	41.3	80	10	0.13
10	50.7	42	80	10	0.14
15	55.2	52	102	15	0.2
20	60.9	57.2	103	19	0.3
25	72.5	57.5	103	24.3	0.48
32	79.5	72	134.9	30.5	0.72
40	96.8	83.1	140.4	39.6	0.98
50	108.9	92.8	141.8	47	1.52
65	132.3	123.7	237.5	62.4	2.8
80	147	134	238.5	73.2	4.2
100	164	139.3	228.2	85	6.2

Funktion og design

2-delt kugleventil i forniklet messing med gevind tilslutning. Full bore
Med "blow-out" sikret ventilspindel

Tekniske data

Hovedmateriale: Messing

Hovedmateriale kode: Messing (CuZn39Pb3) (CW614N) (2.0401)

Indgående materialer: Messing, Øvrigt

Inkluderet materialekode: PTFE (polytetrafluoreten)

Materiale notater: Messing MS58

Temperatur (°C): -10 - 80

PN: 25 - 40

Tilslutning: Indvendig gevind ISO228-1 (G, BSPP)

ETIM klassifikation: EC011343 - Kugleventil

BK04 kode: 20702 Kugleventiler

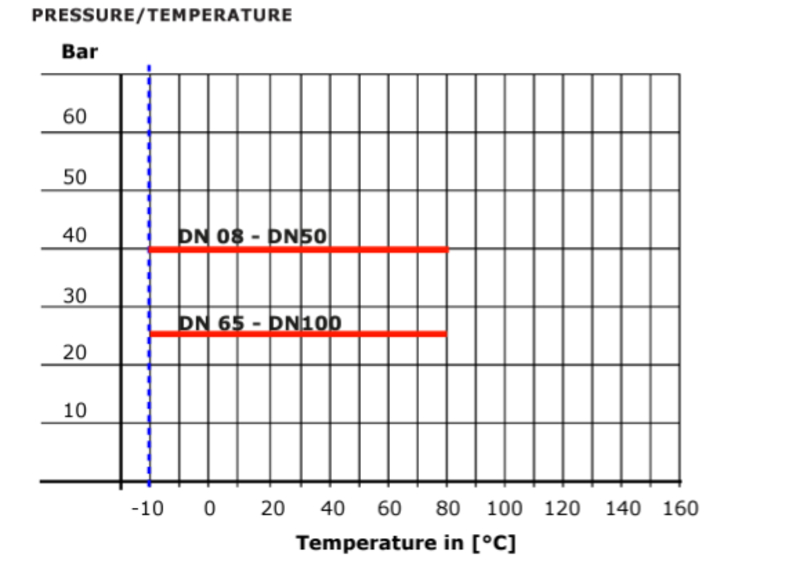

Tryk & temperatur kurve

Installation og vedligeholdelse

Flowretning: Dobbeltvirkende

Mulig montage retning: Vertikal, Horisontal

Se installationsmanual
