Alfa Laval loddet pladeveksler CBH18

Alfa Laval loddet varmeveksler CBH18 med rustfri plader. Valg af passende varmeveksler bør ske efter behovstilpasset dimensionering. For hjælp til dimensionering og rådgivning, kontakt Armatec A/S

Temperatur (°C)	-160 - 225
Hovedmateriale	Rustfrit stål

Varen har en vurdering D i SundaHus Miljødata.
Produktet har en Accepteras vurdering i Byggvarubedömning.

Varianter
Tilbehør
Produktinformation
Downloads

Varianter

Artikelnummer	Navn	Udførsel	Antal tilslutninger	Antal plader	Leverandørnummer	Sundahus
AT8460CBH18-15H	Armatec pladeveksler CBH18-15H	Loddet	4	15	3287101627	D
AT8460CBH18-23H	Armatec pladeveksler CBH18-23H	Loddet	4	23	3287101628	D
AT8460CBH18-29H	Armatec pladeveksler CBH18-29H	Loddet	4	29	3287095932	D
AT8460CBH18-TILBUD	AT8460CBH18-TILBUD				CBH18	D

Tilbehør

Isolering blå, 30mm max 130°C

To-delt isolering. Der monteres omkring varmeveksleren ved hjælp af de medfølgende beslag.

Vælg

Produktinformation

Anvendelsesområde

Loddet pladevarmeveksler, der er velegnet til opvarmning og afkøling af forskellige væsker, f.eks. vand, glycol, ethanol m.m. Anvendes ofte på fjernvarme anlæg

Udbudstekst til rådgivere

PJB *Varmevekslere

Loddet pladevarmeveksler med rustfrie plader i syrefast stål EN 1.4401 og varmeoverførselsflade i henhold til SS-EN 10088-2.
Varmeveksler af mærket Alfa Laval, type CBH18-XX, i standardudførelse.
Mulige tilvalg:
Isolering bestående af aftagelig 20 mm sort EPP (ekspanderet polypropylen) uden yderbeklædning. Termisk ledningsevne: 0,039 W/mK, maksimal temperatur: 110°C.

Kvalitetssikring

AFS 2023:5, PED 2014/68/EU

Energi- og miljøerklæring

Varedeklaration: Accepteret

Produkt BVB ID: 83320

Sundahus: D

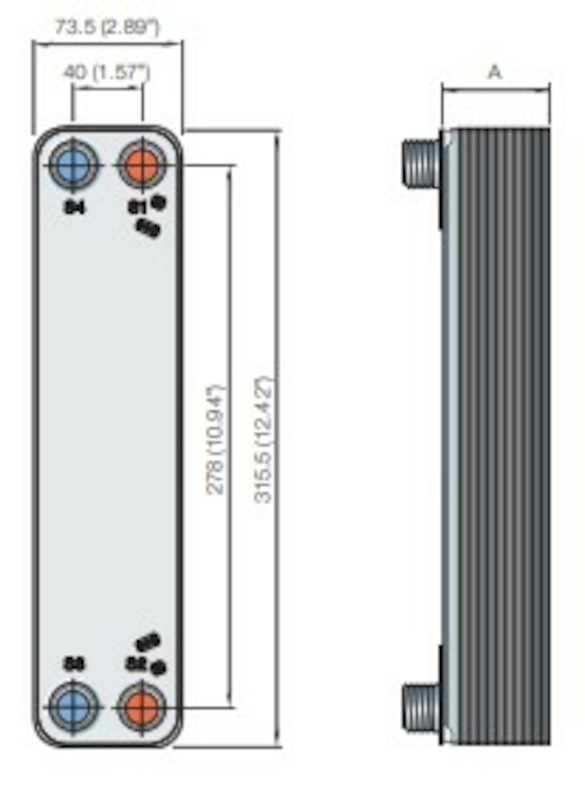

Mål og vægt

Antal plader
A
B
C
ItemNetWeight

Funktion og design

Loddetin forsegler og holder pladerne sammen ved kontaktpunkterne, hvilket sikrer den bedst mulige varmeoverførsel og styrke. Avancerede designteknikker og omfattende tests sikrer optimal ydeevne og længst mulig levetid.
Forskellige trykklasser er tilgængelige for forskellige behov.
Hver enhed er baseret på standardkomponenter og et modulært koncept og er tilpasset for at opfylde de specifikke krav til hver enkelt installation.

Tekniske data

Hovedmateriale: Rustfrit stål

Hovedmateriale kode: Syrefast stål AISI 316 (1.4401)

Indgående materialer: Kobber, Rustfrit stål

Inkluderet materialekode: Syrefast stål AISI 316 (1.4401)

Temperatur (°C): -160 - 225

Tilslutning: Udvendig gevind ISO228-1 (G, BSPP)

BIM Link: https://www.bimobject.com/sv/alfa-laval/product/cbh18

Installation og vedligeholdelse

Flowretning: Modstrøm

Mulig montage retning: Vertikal, Horisontal

Installationen skal udstyres med udstyr, der beskytter varmeveksleren mod tryk og temperaturer uden for de godkendte minimums- og maksimumværdier angivet på mærkepladen.
For at opnå den bedst mulige varmeoverføringskapacitet bør varmeveksleren tilsluttes, så medierne strømmer gennem varmeveksleren i modsatte retninger (modstrøm).
For yderligere information, se vejledningen.
