Kompakt hydraulik- og vandbehandlingsmodul til mindre lukkede varme- og køleanlæg. Alt efter hvilken model der vælges, fås Greenbox med indbygget vakuumaflufter eller mikrobobleaflufter, automatisk vandpåfyldning, vandbehandling (demineralisering eller blødgøring), samt filtrering.
| Dimensionsområde (liter) | 0 - 3500 |
|---|---|
| PN | 0.5 - 4.5 |
| Temperatur (°C) | 15 - 90 |
| Hovedmateriale | Compound |
| Artikelnummer | Driftstryk bar(g) | Spændingstilslutning | Systemvolumen (m3) | Display information |
|---|---|---|---|---|
| AT8081-S1-GREENBOX | 0,5 - 4,5 | 230VAC | 3,5 | Smart display |
| AT8081-S2-GREENBOX | 0,5 - 4,5 | 230VAC | 3,5 | Smart display |
| AT8081-S3-GREENBOX | 0,5 - 4,5 | 230VAC | 3,5 | Smart display |
Reflex greenbox er designet til mindre lukkede varme- og køleanlæg og indeholder komponenter der hjælper til at overholde de nye anbefalinger af VDI 2035.
Produktet er CE-mærket

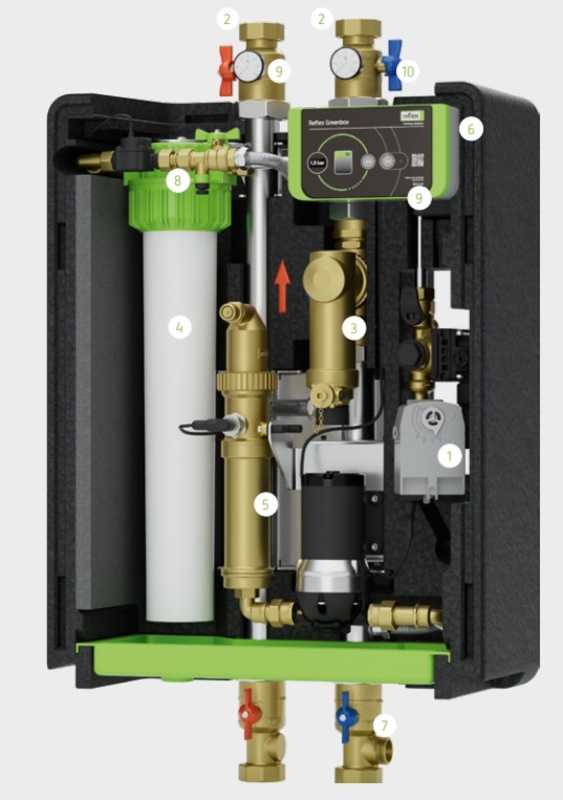

| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Automatisk vandpåfyldning | Compound |
| 2 | Tilslutning til hovedanlæg - frem og retur | Compound |
| 3 | Exdirt (filter) eller Extwin (kombineret filter og mikrobobleaflufter) | Messing |
| 4 | Vandbehandling (blødgøring eller demineralisering) | Compound |
| 5 | Vakuumaflufter | Compound |
| 6 | Smart styring | Compound |
| 7 | Tilslutning til ekspansionsbeholder | |
| 8 | Vandmåler og konduktivitetssensor | Compound |
| 9 | temperaturføler og trykmåler | Compound |
| 10 | Afspærringsventiler |
Dimensionsområde (liter): 0 - 3500
Reflex Greenbox har følgende funktioner:
- afgasning af anlægget.
- filtrering af anlægget.
- automatisk påfyldning med indbygget vandbehandling (afsaltning eller demineralisering).
- smart app styring via. mobil med indbygget Modbus RTU.
Kompakt design med frem og retur indbygget, samt tilslutning til ekspansionsbeholder. Alle komponenter er indbygget i en isoleret kasse af EPP, hvor fronten kan fjernes og alle komponenter nemt kan tilgås.
Hovedmateriale: Compound
Indgående materialer: Messing, Rustfrit stål, Plast, Gummi
Temperatur (°C): 15 - 90
PN: 0.5 - 4.5
Mulig montage retning: Vertikal
Monteres på væg.
Se montagevejledning for yderligere information.
