Pumpestyret trykholdeanlæg AT8340P

Anvendelsesområde

Pumpestyring VS benyttes sammen med en eller flere beholdere som trykholdeanlæg og anvendes til at optage volumenændringer i varme- eller køleanlæg grundet temperaturændringer under drift.

Styringen registrerer og regulerer et konstant driftstryk i anlægget ved varierende temperaturer.

Der er mulighed for automatisk vandpåfyldning via styringen.

Kvalitetssikring

AFS 2023:5, 2014/30/EU (EMC), 2014/35/EU (LVD) , PED 2014/68/EU

Produktet er CE-mærket

Styreenhederne er produceret i overensstemmelse med EN12828.
Beskyttelsesklasse IP54.
Anslået levetid: 15-20 år.

Produktmærkning: Oplysninger om indhold, produktionsår, produktionsnummer, typenummer, CE-mærkning samt fabrikantens navn er angivet på udstyrets mærkeskilt.

Mål og vægt

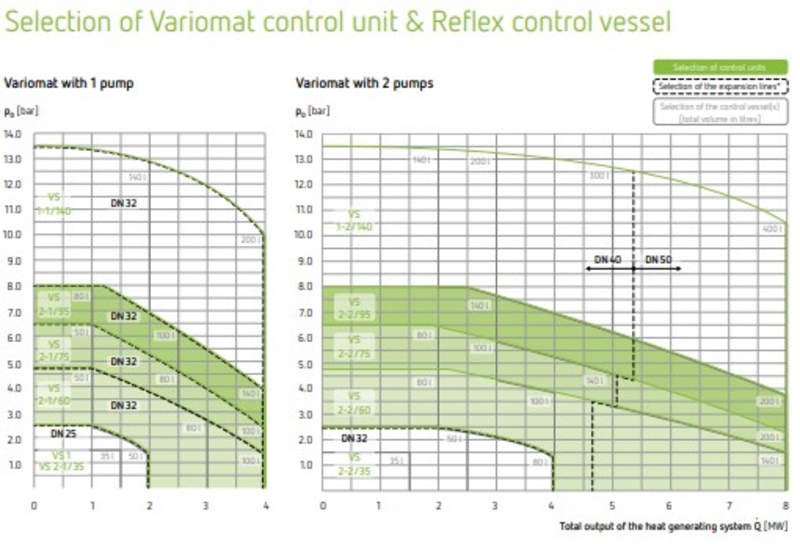

Dimensionsområde (liter): 200 - 5000

Funktion og design

Trykholdeanlægget består af en eller flere trykløse beholdere med bælg, samt en styring med pumpe inkl. display med mulighed for ekstern kommunikation.

Den pumpestyrede enhed indeholder en eller flere pumper, samt motorventiler og en magnetventil til automatisk vandpåfyldning.

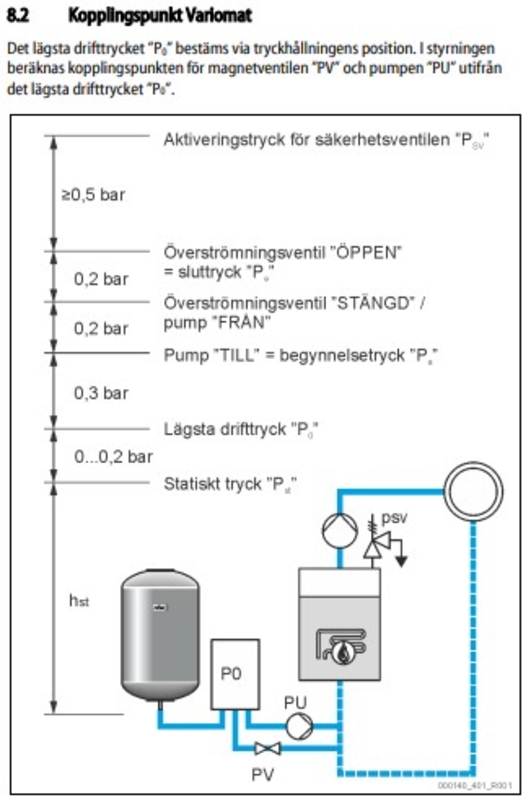

Styringen overvåger systemet konstant og regulerer herefter trykket efter behov. Trykket tillades at falde til 0,2 bar under det forudindstillede driftstryk inden pumpen starter, hvorefter den stopper igen når det indstillede tryk er nået.
Ved temperaturstigninger i anlægget stiger trykket. Trykket tillades på samme måde at stige 0,2bar over det forudindstillede driftstryk før motorventilen åbner for at sænke trykket. Det aktuelle driftstryk kan på alle tidspunkter aflæses på trykholdeenhedens styring.

Den varierende mængde væske i beholderen registreres løbende af vejecellen, og vises som % indhold af beholderens volumen på styringens display.

Det pumpestyrede trykholdeanlæg skal altid installeres med trykstødsbeholder for blød og stabil drift. Samtidig beskytter beholderen pumperne mod unødig opstart ved mindre volumenændringer i systemet.

Installation og vedligeholdelse

Mulig montage retning: Vertikal

Trykholdet monteret på systemets returledning på cirkulationspumpens sugeside. Følg gældende vejledning.

Pumpestyret trykholdeanlæg skal kombineres med en passende trykstødsbeholder og tilslutningssæt af typen AT8340P.

Armatec anbefaler årlig service.

For mere information, se brugervejledningen.
