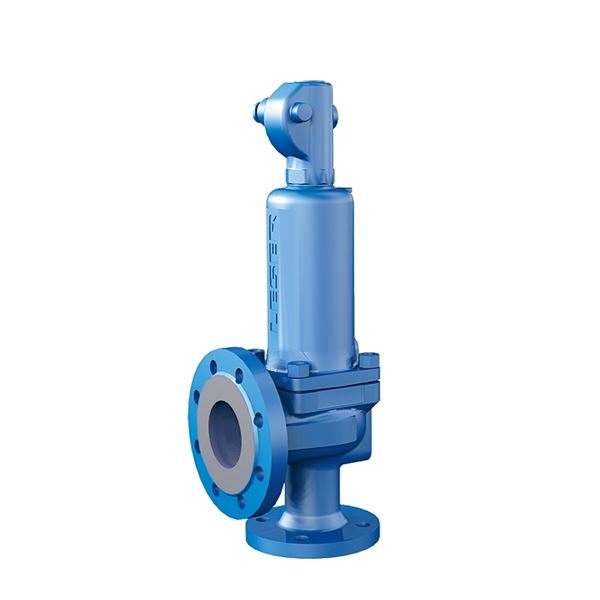

Säkerhetsventil AT 4545-

Säkerhetsventil med höglyftande karaktäristik. Flänsade anslutningar. Av stål, mjuktätande kägla.

Dimensionsområde (DN)20 - 200
Tryckklass (PN)25 - 40
HuvudmaterialStål

Varianter

Artikelnummer Utförande DN PN Öppningstryck bar(g) Temperatur (°C) Sätesdiameter (mm) Avs.datum Bruttopris Antal
AT 4545D2-20 Utan lättverk, Mjuktätning EPDM 20 40 0,1 - 40 -45 - 150 18 Förfrågan Förfrågan Offert
AT 4545D4-20 Gastätt lättverk, Mjuktätning EPDM 20 40 0,1 - 40 -45 - 150 18 Förfrågan Förfrågan Offert
AT 4545L4-20 Gastätt lättverk, Mjuktätning Viton 20 40 0,1 - 40 -20 - 180 18 Förfrågan Förfrågan Offert
AT 4545D3-25 Öppet lättverk, Mjuktätning EPDM 25 40 0,1 - 40 -45 - 150 23 Förfrågan Förfrågan Offert
AT 4545D4-25 Gastätt lättverk, Mjuktätning EPDM 25 40 0,1 - 40 -45 - 150 23 Förfrågan Förfrågan Offert
AT 4545L2-25 Utan lättverk, Mjuktätning Viton 25 40 0,1 - 40 -20 - 180 23 Förfrågan Förfrågan Offert
AT 4545L4-25 Gastätt lättverk, Mjuktätning Viton 25 40 0,1 - 40 -20 - 180 23 Förfrågan Förfrågan Offert
AT 4545D2-32 Utan lättverk, Mjuktätning EPDM 32 40 0,1 - 40 -45 - 150 29 Förfrågan Förfrågan Offert
AT 4545D4-32 Gastätt lättverk, Mjuktätning EPDM 32 40 0,1 - 40 -45 - 150 29 Förfrågan Förfrågan Offert
AT 4545L4-32 Gastätt lättverk, Mjuktätning Viton 32 40 0,1 - 40 -20 - 180 29 Förfrågan Förfrågan Offert
AT 4545D4-40 Gastätt lättverk, Mjuktätning EPDM 40 40 0,1 - 40 -45 - 150 37 Förfrågan Förfrågan Offert
AT 4545L2-40 Utan lättverk, Mjuktätning Viton 40 40 0,1 - 40 -20 - 180 37 Förfrågan Förfrågan Offert
AT 4545L4-40 Gastätt lättverk, Mjuktätning Viton 40 40 0,1 - 40 -20 - 180 37 Förfrågan Förfrågan Offert
AT 4545D4-50 Gastätt lättverk, Mjuktätning EPDM 50 40 0,1 - 40 -45 - 150 46 Förfrågan Förfrågan Offert
AT 4545L4-50 Gastätt lättverk, Mjuktätning Viton 50 40 0,1 - 40 -20 - 180 46 Förfrågan Förfrågan Offert
AT 4545D2-65 Utan lättverk, Mjuktätning EPDM 65 40 0,1 - 40 -45 - 150 60 Förfrågan Förfrågan Offert
AT 4545D4-65 Gastätt lättverk, Mjuktätning EPDM 65 40 0,1 - 40 -45 - 150 60 Förfrågan Förfrågan Offert
AT 4545L2-65 Utan lättverk, Mjuktätning Viton 65 40 0,1 - 40 -20 - 180 60 Förfrågan Förfrågan Offert
AT 4545L4-65 Gastätt lättverk, Mjuktätning Viton 65 40 0,1 - 40 -20 - 180 60 Förfrågan Förfrågan Offert
AT 4545D4-80 Gastätt lättverk, Mjuktätning EPDM 80 40 0,1 - 32 -45 - 150 74 Förfrågan Förfrågan Offert
AT 4545L4-80 Gastätt lättverk, Mjuktätning Viton 80 40 0,1 - 32 -20 - 180 74 Förfrågan Förfrågan Offert
AT 4545D4-100 Gastätt lättverk, Mjuktätning EPDM 100 40 0,1 - 40 -45 - 150 92 Förfrågan Förfrågan Offert
AT 4545L4-100 Gastätt lättverk, Mjuktätning Viton 100 40 0,1 - 40 -20 - 180 92 Förfrågan Förfrågan Offert
AT 4545D4-125 Gastätt lättverk, Mjuktätning EPDM 125 40 0,1 - 28 -45 - 150 98 Förfrågan Förfrågan Offert
AT 4545D4-150 Gastätt lättverk, Mjuktätning EPDM 150 40 0,1 - 17 -45 - 150 125 Förfrågan Förfrågan Offert
AT 4545L4-150 Gastätt lättverk, Mjuktätning Viton 150 40 0,1 - 17 -20 - 180 125 Förfrågan Förfrågan Offert

Tillbehör

Leser

LESER materialintyg 3.1

LESER materialintyg 3.1 DN15-125 enligt EN 10204.

Välj
Leser

LESER Inspection Certificate 3.1

Enligt EN10204. Kvalitets- och inställningsintyg 3.1 enligt EN10204 (fabriksintyg)

Välj

Produktinformation

Användningsområde

Säkerhetsventil för tryckkärl och rörledningssystem för vätskor och gaser.

AMA-text

PSG.1 Säkerhetsventiler

Säkerhetsventil AT4545, DN ..., säkerhetsventil av stål med mjuktätande kägla (O-ring av …). Öppningstryck ... barg.

Kvalitetssäkring

AFS 2023:5, PED 2014/68/EU

Produkten är CE-märkt

Ventilen uppfyller kraven enligt ISO 4126, samt AFS 2016:1 (direktivet för tryckbärande anordningar) och 2014/EU/68 (Pressure Equipment Directive) enligt kategori IV, fluidgrupp 1 och 2.

Märkning på produkt: Fabrikat, AT-nummer, tillverkarens typnummer 441, serienummer, DN, PN, CE-märke, material, öppningstryck, lyfthöjd, kapacitetskoefficienter, sätesdiameter samt pil visande flödesriktning.

Energi/miljödeklaration

Detaljförteckning

PosKomponentMaterial
1VentilhusStål GP240GH N (1.0619)
2SäteSyrafast stål AISI 316L (1.4404, CF3M)
3KäglaRostfritt stål (1.4122)
4SpindelMartensitiskt rostfritt stål (1.4021)
5Fjäder (standard)Stål
6Fjäder (vid temp >200 °C)Rostfritt stål AISI 302 (1.4310)
7StyrskivaRostfritt stål (1.4104)
8FjäderkåpaSegjärn GJS-400-15 (GGG40)
9Fjädertallrik 2 stStål 11SMnPb30 (1.0718)
10StällskruvRostfritt stål (1.4104)
11Bussning ställskruvPTFE (polytetrafluoreten)
12KulaRostfritt stål (1.3541)
13LättverkSegjärn GJS-400-18 (GGG40.3)
För O-ringsmaterial se separat tabell.

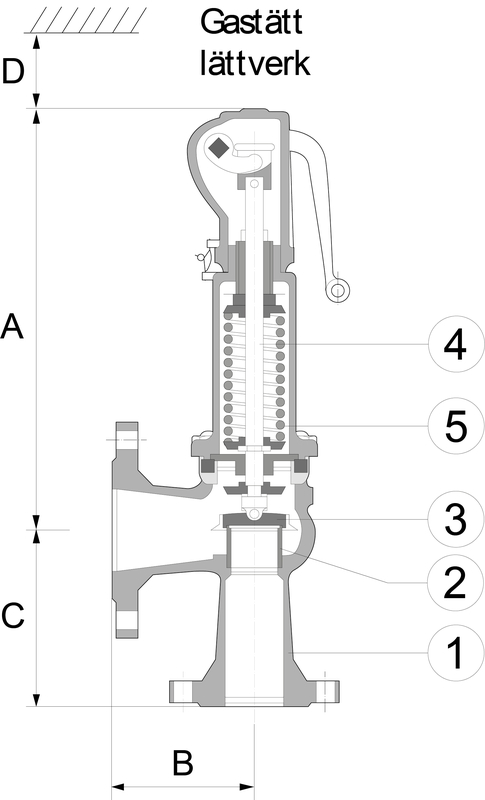

Mått och vikt

Dimensionsområde (DN): 20 - 200

DN inlopp/utlopp80/125100/150125/200150/250200/300
Sätesdiameter749298125165
A6066636637981090
B160180200225300
C195220250285290
D400450450450700
Vikt567585131285
Mått i mm, vikt i kg.

Funktion och konstruktion

Direktverkande fjäderbelastad säkerhetsventil med höglyftande karaktäristik (normallyftade för vätskor). Stor avblåsningskapacitet genom att käglan är försedd med lyftkrage. Med eller utan lättverk för manuell provning, gastät fjäderkåpa.

Tekniska data

Huvudmaterial: Stål

Huvudmaterialkod: Stål GP240GH N (1.0619)

Ingående material: Stål

Ingående materialkod: Stål GP240GH N (1.0619)

Temperatur (°C): -45 - 180

Tryckklass (PN): 25 - 40

Anslutning: Flänsad EN1092

ETIM klassning: EC011311 - Säkerhetsventil

BK04 kod: 21001 Ventiler

Produktens färg: RAL 5005 - Signalblå

Öppningstryck

DNÖppningstryck min/max bar(g)
20-650,1 - 40
800,1 - 32/40*
1000,1 - 40
1250,1 - 28
1500,1 - 17/25*
2000,1 - 20/25*
* Med specialfjäder

Kapacitetskoefficienter

Ånga/gas (KDG)Vätska (KF)
0.70.45

Kapacitet vatten

ÖppningstryckDN80/125DN100/150DN125/200DN150/250DN200/300
0.25990692594105066170935297837
0.584720130949148586247738421205
1114712177305201186327316570315
2162227250748284521462894806548
3198687307102348465566928987815
42294253546114023736546321140631
52565043964674498677319011275264
62809874343084928058017571396982
73035004691075322908659971508913
83244555014965690429257891613096
1036275256069063620810350641803496
1239737561420569693111338561975631
1442921466341775277212247042133925
1645885070922380474713092642281262
1848668375224485356313886842419644
2051300979293589973414638022550528
2253804983163894364915352482675017
2456197486861798561016035142793964
265849219040851025855
286070019382141064580
30628306971144
326489111002993
346688831033861
366882751063835
387071351092986
407255051121380
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för vatten anges i kg/h vid 20 °C. Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider.

Kapacitet mättad ånga

ÖppningstryckDN20/40DN25/40DN32/50DN40/65DN50/80DN65/100
0.21051722734456891172
0.51432343726059361593
121234655089613862358
2336549874142221993741
34527381173190929525022
45649211465238436866271
567611041755285744167514
678712852044332751438750
789814672332379658689984
81009164826194264659211215
101230200831935198803413669
121449236637626124946516104
1416682724433070491089618538
1618873081489979751232620971
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för ånga anges i kg/h. Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider eller för överhettad ånga.

Kapacitet mättad ånga

ÖppningstryckDN80/125DN100/150DN125/200DN150/250DN200/300
0.217832756312750878865
0.5242337454250691512049
13587554562921023617836
25691879799821624128298
3763911808133992179937983
4953914744167302721947427
51143017667200463261456828
61331020574233453798066177
71518723474266364333575508
81705926368299194867684814
1020792321383646659329103375
1224496378634296269897121789
1428199435864945780463140198
1631900493075594891024158600
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för ånga anges i kg/h. Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider eller för överhettad ånga.

Kapacitet luft

ÖppningstryckDN20/40DN25/40DN32/50DN40/65DN50/80DN65/100
0.21201963125087851336
0.518830748879512292091
1275449714116217963056
24417201146186528834906
35969741549252238986632
474912231944316548928323
5901147123393808588610015
61053172027344451688011706
71205196831295095787513398
81358221735255738886915089
1016622714431570241085718472
1219663211510583111284621855
1422713708589595971483425238
16257542056686108831682228621
18288047027476121701881132004
20318451998266134562079935386
22348956979057147432278838769
24379361949847160292477642152
264098669110637173162676445535
284402718811427186022875348918
304707768512218198893074152301
325011818213008211753272955684
345316867913798224613471859067
365620917614589237483670662450
385924967315379250343869565832
4062291017016169263214068369215
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för luft anges i Nm3/h (fri luft) vid 15°C och atm.tryck 1013 mbar(a). Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider.

Kapacitet luft

ÖppningstryckDN80/125DN100/150DN125/200DN150/250DN200/300
0.2203231423565580010107
0.5318049165578907615814
14649718781551326723117
2746311535130892129537104
31008815593176932878650157
41266119570222063612762948
51523423547267184346975740
61780727523312305081088531
720380315003574358151101323
822952354774025565493114115
1028098434304928080175139698
1233244513845830594858165281
14383905933767330109541190864
16435356729176354124223216447
18486817524585379138906242030
20538278319894404153589267613
225897391152103429168271293196
246411899105112453182954318779
2669264107059121478
2874410115012130503
3079556122966
3284701130919
3489847138873
3694993146826
38100139154780
40105284162733
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för luft anges i Nm3/h (fri luft) vid 15°C och atm.tryck 1013 mbar(a). Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider.

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Vertikal

Möjlig montageposition notering: Säkerhetsventilen monteras lodrätt med fjäderkåpan rakt uppåt

Se separat bruksanvisning.
