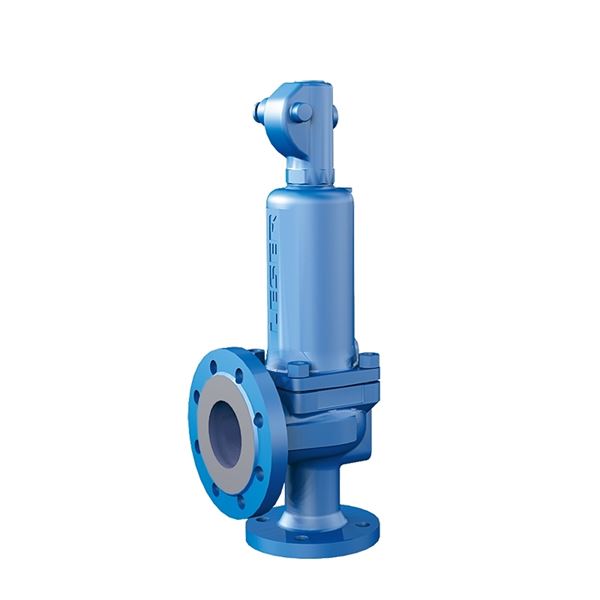

4541-_IMG_1.jpg Leser

Säkerhetsventil AT 4542L4-65

Säkerhetsventil med höglyftande karaktäristik. Flänsade anslutningar. Av segjärn, mjuktätande kägla.

Offert

Tekniska specifikationer

ProduktserieSäkerhetsventil AT 4542-
DN65
PN40
Öppningstryck bar(g)0.1 - 40
HuvudmaterialSegjärn

Tillbehör

Leser

LESER materialintyg 3.1 AT 1000-10-22710

LESER materialintyg 3.1 DN15-125 Enligt EN 10204 För ventilhus

Offert
Leser

LESER Inspection Certificate 3.1 AT 1000-11-22710

LESER Inspection Certificate 3.1 enligt EN10204 Kvalitets- och inställningsintyg 3.1 enligt EN10204…

Offert

Artikelinformation

Säkerhetsventil med flänsar DN65/100, PN40/16
Ventilhus av segjärn
Gastät fjäderkåpa med lättverk
Mjuktätande kägla (Viton)

Ursprungsland: DE Tyskland

Tullstatnr: 84814010

Förpackningsstorlek: 0

Förpackningsstorlek Sverige: 0

Mått och vikt

Nettovikt (kg): 32

Bruttovikt (kg): 32

DN: 65

Mått A (mm): 529

Mått B (mm): 140

Mått C (mm): 170

Mått D (mm): 350

Sätesdiameter (mm): 60

Tekniska data

Antal anslutningar: 2

Ansl. 1: Flänsad EN1092

Ansl. 1 - spec.: DN65, PN40

Ansl. 2: Flänsad EN1092

Ansl. 2 - spec.: DN100, PN16

PN: 40

Temperatur (°C): -20 - 180

Utförande typ: Ventiler

Utförande: Gastätt lättverk, Mjuktätning Viton

Blåstryck: Säkerhetsventilen är fullt öppen vid ett tryck som överstiger öppningstrycket med max 10 %. Den maximala kapaciteten ges vid blåstrycket, d.v.s. öppningstrycket +10 %. För öppningstryck lägre än 1,0 barg gäller tryckstegring öppningstryck + 0,1 bar. Vid krav på lägre tryckstegring kontakta Armatec.

Nedblåsningstryck: För vätskor är nedblåsningen max 20 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,6 bar vid öppningstryck lägre än 3,0 barg. För ånga/luft/gaser är nedblåsningen max 10 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,3 bar vid öppningstryck lägre än 3,0 barg. Vid krav på lägre nedblåsning kontakta Armatec.

Öppningstryck bar(g): 0.1 - 40

Kapacitetskoeffecient ånga/gas: 0.7

Kapacitetskoeffecient vätska: 0.45

Fluidgrupp: category IV, Fluids group 2, category IV, Fluids group 1

Ventilkapacitet notering: Se kapacitetstabell i separat dokument. Dimensionering efter givna förutsättningar översändes på begäran. Uppge kapacitet/effekt, temperatur (vid överhettad ånga) och öppningstryck.

Nedladdningsbart

Varianter

Artikelnummer Utförande DN PN Öppningstryck bar(g) Temperatur (°C) Sätesdiameter (mm) Avs.datum Bruttopris Antal
AT 4542D4-25 Gastätt lättverk, Mjuktätning EPDM 25 40 0,1 - 40 -45 - 150 23 Förfrågan Förfrågan Offert
AT 4542L4-25 Gastätt lättverk, Mjuktätning Viton 25 40 0,1 - 40 -20 - 180 23 Förfrågan Förfrågan Offert
AT 4542D4-32 Gastätt lättverk, Mjuktätning EPDM 32 40 0,1 - 40 -45 - 150 29 Förfrågan Förfrågan Offert
AT 4542L2-32 Utan lättverk, Mjuktätning Viton 32 40 0,1 - 40 -20 - 180 29 Förfrågan Förfrågan Offert
AT 4542L4-32 Gastätt lättverk, Mjuktätning Viton 32 40 0,1 - 40 -20 - 180 29 Förfrågan Förfrågan Offert
AT 4542D4-40 Gastätt lättverk, Mjuktätning EPDM 40 40 0,1 - 40 -45 - 150 37 Förfrågan Förfrågan Offert
AT 4542L4-40 Gastätt lättverk, Mjuktätning Viton 40 40 0,1 - 40 -20 - 180 37 Förfrågan Förfrågan Offert
AT 4542D4-50 Gastätt lättverk, Mjuktätning EPDM 50 40 0,1 - 40 -45 - 150 46 Förfrågan Förfrågan Offert
AT 4542L4-50 Gastätt lättverk, Mjuktätning Viton 50 40 0,1 - 40 -20 - 180 46 Förfrågan Förfrågan Offert
AT 4542D4-65 Gastätt lättverk, Mjuktätning EPDM 65 40 0,1 - 40 -45 - 150 60 Förfrågan Förfrågan Offert
AT 4542L4-65 Gastätt lättverk, Mjuktätning Viton 65 40 0,1 - 40 -20 - 180 60 Förfrågan Förfrågan Offert
AT 4542L4-80 Gastätt lättverk, Mjuktätning Viton 80 40 0,1 - 32 -20 - 180 74 Förfrågan Förfrågan Offert
AT 4542D4-100 Gastätt lättverk, Mjuktätning EPDM 100 40 0,1 - 40 -45 - 150 92 Förfrågan Förfrågan Offert
AT 4542D4-125 Gastätt lättverk, Mjuktätning EPDM 125 16 0,1 - 16 -45 - 150 98 Förfrågan Förfrågan Offert
AT 4542D4-150 Gastätt lättverk, Mjuktätning EPDM 150 16 0,1 - 16 -45 - 150 125 Förfrågan Förfrågan Offert
AT 4542L4-150 Gastätt lättverk, Mjuktätning Viton 150 16 0,1 - 16 -20 - 180 125 Förfrågan Förfrågan Offert
AT 4542D4-200 Gastätt lättverk, Mjuktätning EPDM 200 25 0,1 - 20 -45 - 150 165 Förfrågan Förfrågan Offert
