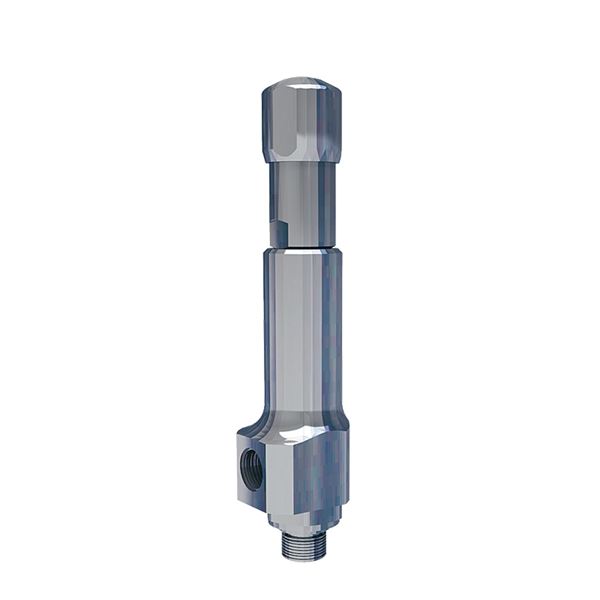

Säkerhetsventil AT 4594-

Dimensionsområde (DN)	15 - 20
Tryckklass (PN)	68 - 330
Huvudmaterial	Rostfritt stål

Varianter

Artikelnummer	Utförande	DN	PN	Öppningstryck bar(g)	Temperatur (°C)	Sätesdiameter (mm)	Avs.datum	Bruttopris	Antal
AT 4594-2-15	Utan lättverk, Metalltätning	15	68	0,1 - 68	-270 - 280	10	Förfrågan	Förfrågan	Offert
AT 4594-2-20	Utan lättverk, Metalltätning	20	68	0,1 - 68	-270 - 280	10	Förfrågan	Förfrågan	Offert
AT 4594-4-15	Gastätt lättverk, Metalltätning	15	68	0,1 - 68	-270 - 280	10	Förfrågan	Förfrågan	Offert
AT 4594-4-20	Gastätt lättverk, Metalltätning	20	68	0,1 - 68	-270 - 280	10	Förfrågan	Förfrågan	Offert
AT 4594-2HP15	Utan lättverk, Metalltätning	15	180	68,01 - 180	-270 - 280	10	Förfrågan	Förfrågan	Offert
AT 4594-2HP20	Utan lättverk, Metalltätning	20	180	68,01 - 180	-270 - 280	10	Förfrågan	Förfrågan	Offert
AT 4594-2HPP15	Utan lättverk, Metalltätning	15	330	180,01 - 330	-270 - 280	6	Förfrågan	Förfrågan	Offert
AT 4594-2HPP20	Utan lättverk, Metalltätning	20	330	180,01 - 330	-270 - 280	6	Förfrågan	Förfrågan	Offert
AT 4594-4HP15	Gastätt lättverk, Metalltätning	15	180	68,01 - 180	-270 - 280	10	Förfrågan	Förfrågan	Offert
AT 4594-4HP20	Gastätt lättverk, Metalltätning	20	180	68,01 - 180	-270 - 280	10	Förfrågan	Förfrågan	Offert
AT 4594-4HPP15	Gastätt lättverk, Metalltätning	15	330	180,01 - 330	-270 - 280	6	Förfrågan	Förfrågan	Offert
AT 4594-4HPP20	Gastätt lättverk, Metalltätning	20	330	180,01 - 330	-270 - 280	6	Förfrågan	Förfrågan	Offert

Tillbehör

LESER Inspection Certificate 3.1

Enligt EN10204. Kvalitets- och inställningsintyg 3.1 enligt EN10204 (fabriksintyg)

Välj

LESER materialintyg 3.1

LESER materialintyg 3.1 DN15-125 enligt EN 10204.

Välj

Produktinformation

Användningsområde

Säkerhetsventil för tryckkärl och rörledningssystem för vätskor, luft/gaser och ånga. För låga kapaciteter, därför lämplig för t.ex termisk expansion. Stort tryck- och temperaturområde.

AMA-text

PSG.1 Säkerhetsventiler

Säkerhetsventil AT 4594, G ..., av rostfritt syrafast stål. Metalltätande kägla. Öppningstryck ... barg.

Kvalitetssäkring

PED 2014/68/EU, AFS 2016:1

Produkten är CE-märkt

Ventilen uppfyller kraven enligt ISO 4126, samt AFS 2016:1 (direktivet för tryckbärande anordningar) och 2014/EU/68 (Pressure Equipment Directive) enligt kategori IV, fluidgrupp 1 och 2.

Märkning på produkt: Fabrikat, AT-nummer, tillverkarens typnummer (4374), serienummer, DN, PN, CE-märke, material, öppningstryck, lyfthöjd, kapacitetskoefficienter, sätesdiameter samt pil visande flödesriktning.

Energi/miljödeklaration

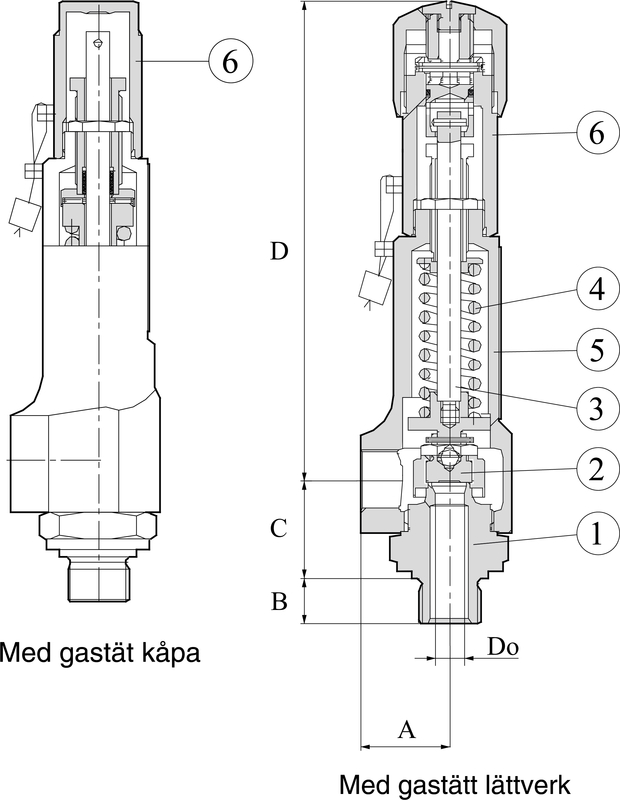

Detaljförteckning

Pos	Komponent	Material
1	Inloppsstuds med säte	Syrafast stål AISI 316L (1.4404, CF3M)
2	Kägla*	Syrafast stål AISI 316L (1.4404, CF3M)
3	Spindel	Syrafast stål AISI 316L (1.4404, CF3M)
4	Fjäder	Rostfritt stål AISI 302 (1.4310)
5	Utloppshus	Syrafast stål AISI 316L (1.4404, CF3M)
6	Kåpa/lättverkskåpa	Syrafast stål AISI 316L (1.4404, CF3M)
7	Ställskruv	Rostfritt stål (1.4104)
8	Bussning ställskruv	PTFE (polytetrafluoreten)
9	Kula	Syrafast stål AISI 316 (1.4401)
10	Fjädertallrik	Rostfritt stål (1.4104)
* Stelliterad för variant -HPP (do 6 mm).

Mått och vikt

Dimensionsområde (DN): 15 - 20

DN/version	15	20	15/HP	20/HP	15/HPP	20/HPP
Inlopp	G1/2 utv.	G3/4 utv.	G1/2 utv.	G3/4 utv.	G1/2 utv.	G3/4 utv.
Utlopp	G1/2 inv.	G1/2 inv.	G1/2 inv.	G1/2 inv.	G1/2 inv.	G1/2 inv.
Sätesdiameter	10	10	10	10	6	6
A	30	37	30	37	30	37
B	14	16	14	16	14	16
C	33	33	33	33	33	33
D (max)	165	165	185	185	185	185
Vikt	1.2	1.2	1.4	1.4	1.4	1.4
Mått i mm, vikt i kg.

Funktion och konstruktion

Direktverkande fjäderbelastad säkerhetsventil med normal karaktäristik. Med lättverk för manuell provning eller med gastät kåpa. Ventilen har utvändig gänganslutning på inloppet och invändig gänga på utloppet.

Andra anslutningar kan erbjudas vid behov (tex NPT-gängor eller andra storlekar). Ventilen kan även erbjudas med PTFE- eller PCTFE-kägla. PTFE-käglan klarar -200 till +200 °C, PCTFE-käglan klarar -240 till +150 °C.

Se AT4981-serien för hygieniskt utförande, i separat produktblad.

För ventiler med gängade anslutningar för större kapaciteter och/eller högre tryck och temperaturer, se AT4585-serien enligt separat produktblad.

Tekniska data

Huvudmaterial: Rostfritt stål

Huvudmaterialkod: Syrafast stål AISI 316L (1.4404, CF3M)

Ingående material: Rostfritt stål

Ingående materialkod: Syrafast stål AISI 316L (1.4404, CF3M)

Temperatur (°C): -270 - 280

Tryckklass (PN): 68 - 330

Anslutning: Utvändig gänga ISO 228-1 (G, BSPP)

ETIM klassning: EC011311 - Säkerhetsventil

BK04 kod: 21001 Ventiler

Öppningstryck

Variant	Öppningstryck min/max bar(g)
Standard	0,1 - 68
HP	68 - 180
HPP	180 - 330

Nedblåsning och tryckstegring

Media	Nedblåsning	Tryckstegring
Ånga/gas	Max 10 % vid öppningstryck ≥ 3 bar(g)	Max 10 % vid öppningstryck ≥ 1 bar(g)
	Max 0,3 bar vid öppningstryck < 3 bar(g)	Max 0,1 bar vid öppningstryck < 1 bar(g)
Vätska	Max 20 % vid öppningstryck ≥ 3 bar(g)	Max 10 % vid öppningstryck ≥ 1 bar(g)
	Max 0,6 bar vid öppningstryck < 3 bar(g)	Max 0,1 bar vid öppningstryck < 1 bar(g)
Vid krav på lägre nedblåsning kontakta Armatec.

Kapacitetskoefficienter

Variant	Ånga/gas (KDG)	Vätska (KF)
Standard och HP	0.5	0.35
HPP	0.72	-

Kapacitet vatten

Öppningstryck	Standard/HP-version
0.2	850
0.5	1203
1	1629
2	2304
3	2822
4	3258
5	3643
6	3990
7	4310
8	4608
10	5152
12	5644
14	6096
16	6517
18	6912
20	7286
25	8146
30	8924
40	10304
50	11520
60	12620
70	13631
80	14572
100	16293
150	19954
180	21859
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för vatten anges i kg/h vid 20 °C. Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider.

Kapacitet mättad ånga

Öppningstryck	Standardversion
0.2	21
0.5	30
1	45
2	73
3	99
4	124
5	149
6	173
7	198
8	222
10	271
12	319
14	367
16	416
18	464
20	512
25	633
30	754
40	997
50	1242
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för ånga anges i kg/h. Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider eller för överhettad ånga.

Kapacitet luft

Öppningstryck	Standard/HP-version	HPP-version
0.2	24
0.5	39
1	59
2	96
3	131
4	165
5	198
6	232
7	265
8	299
10	366
12	433
14	500
16	567
18	635
20	702
25	869
30	1037
40	1373
50	1708
60	2044
70	2380
80	2715
100	3386
150	5064
180	6071	3147
200		3495
250		4365
300		5235
330		5757
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för luft anges i Nm3/h (fri luft) vid 15°C och atm.tryck 1013 mbar(a). Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider.

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Vertikal

Möjlig montageposition notering: Säkerhetsventilen monteras normalt stående (lodrätt) med fjäderkåpan rakt uppåt. Kan också monteras liggande (vågrätt) med utloppsanslutningen nedåt.

Se separat bruksanvisning.
