Gummikompensator AT 5983

AT 5983 är en högkvalitativ gummikompensator som kan användas med kemikalier, aggressiv kemisk vatten samt kompressorluft innehållande olja. Den unika gummibälgens form och kvalitet ger optimal flexibilitet i alla riktningar och absorberar rörförskjutningar i de flesta rörsystem. Med en flänsad EN1092-anslutning är den enkel att installera, dessutom har den enastående ljud- och vibrationsdämpande egenskaper som gör den till ett utmärkt val för många industriella applikationer.

Dimensionsområde (DN)	32 - 400
Tryckklass (PN)	16
Temperatur (°C)	-20 - 110
Huvudmaterial	Stål, Gummi

Varianter
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	DN	Mått A (mm)	Avs.datum	Bruttopris	Antal
AT 5983-32	32	130	2025-12-29 Beställningsvara	4 840 SEK	Antal
AT 5983-40	40	130	2025-12-29 Beställningsvara	5 000 SEK	Antal
AT 5983-50	50	130	2025-12-29 Beställningsvara	5 500 SEK	Antal
AT 5983-65	65	130	2025-12-29 Beställningsvara	5 800 SEK	Antal
AT 5983-80	80	130	2025-12-29 Beställningsvara	6 100 SEK	Antal
AT 5983-100	100	130	2025-12-29 Beställningsvara	6 500 SEK	Antal
AT 5983-125	125	130	2025-12-29 Beställningsvara	7 400 SEK	Antal
AT 5983-150	150	130	2025-12-29 Beställningsvara	8 200 SEK	Antal
AT 5983-200	200	130	2025-12-29 Beställningsvara	10 800 SEK	Antal
AT 5983-250	250	130	2025-12-29 Beställningsvara	13 700 SEK	Antal
AT 5983-300	300	130	2025-12-29 Beställningsvara	18 100 SEK	Antal
AT 5983-350	350	200	2025-12-29 Beställningsvara	28 500 SEK	Antal
AT 5983-400	400	200	2025-12-29 Beställningsvara	30 700 SEK	Antal
AT 5983L32	32	130	2025-12-29 Beställningsvara	6 200 SEK	Antal
AT 5983L40	40	130	2025-12-29 Beställningsvara	6 500 SEK	Antal
AT 5983L50	50	130	2025-12-29 Beställningsvara	6 900 SEK	Antal
AT 5983L65	65	130	2025-12-29 Beställningsvara	7 400 SEK	Antal
AT 5983L80	80	130	2025-12-29 Beställningsvara	7 900 SEK	Antal
AT 5983L100	100	130	2025-12-29 Beställningsvara	8 400 SEK	Antal
AT 5983L125	125	130	2025-12-29 Beställningsvara	9 700 SEK	Antal
AT 5983L150	150	130	2025-12-29 Beställningsvara	10 300 SEK	Antal
AT 5983L200	200	130	2025-12-29 Beställningsvara	15 800 SEK	Antal
AT 5983L250	250	130	2025-12-29 Beställningsvara	19 400 SEK	Antal
AT 5983L300	300	130	2025-12-29 Beställningsvara	25 000 SEK	Antal
AT 5983L350	350	200	2025-12-29 Beställningsvara	35 900 SEK	Antal
AT 5983L400	400	200	2025-12-29 Beställningsvara	38 200 SEK	Antal

Produktinformation

Användningsområde

Gummikompensator som har unika ljud- och vibrationsdämpande egenskaper. Gummibälgen har en form och gummi kvalitet som tillåter optimal flexibilitet i alla riktningar. AT 5983 kan användas för att absorbera rörförskjutningar i de flesta rörsystem med vätskor och gaser. AT5983 används för kemikalier, aggressiv kemisk vatten samt kompressorluft innehållande olja.

Artiklar med ”L” (t.ex. AT 5983L32) är försedda med längdbegränsning. Längdbegränsningen förhindrar att gummikompensatorn utsätts för överdriven axial utdragning eller tryckstötar.

AMA-text

PSH.21 Vibrationsdämpare o d i vätskesystem

Kvalitetssäkring

AFS 2023:5, PED 2014/68/EU

Märkning på produkt: Tillverkningsdatum samt färgindikation

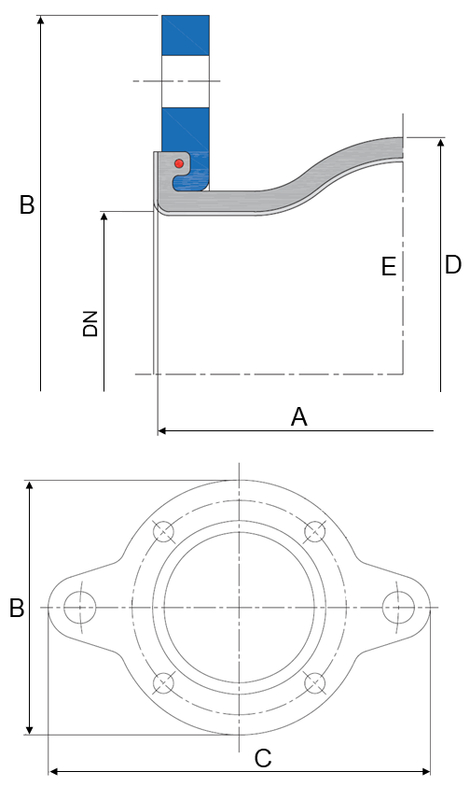

Mått och vikt

Dimensionsområde (DN): 32 - 400

DN	A	B	C*	D	Effektivarea (mm²)
32	130	140	230	81	1700
40	130	150	240	86	1800
50	130	165	255	96	3200
65	130	185	275	111	5300
80	130	200	290	122	8500
100	130	220	310	142	12800
125	130	250	340	168	18700
150	130	285	375	192	25900
200	130	340	440	252	41000
250	130	395	509	302	59600
300	130	445	559	354	82200
350	200	505	619	420	117600
400	200	565	700	480	154700

Funktion och konstruktion

Kompensatorbälgen täcker utloppet på flänsen, så att extra packning inte är nödvändig.

Tekniska data

Huvudmaterial: Stål, Gummi

Huvudmaterialkod: CSM (klorsulfonerad polyeten), Stål (Rst 37.2) (1.0038)

Ingående material: Stål, Gummi

Ingående materialkod: CSM (klorsulfonerad polyeten), Stål (Rst 37.2) (1.0038)

Materialnotering: CSM bälg med polyamidförstärkning

Temperatur (°C): -20 - 110

Temperatur noteringar: Maxtemperatur: 100°C.
Kortvarig maxtemperatur: 110°C.
Se maximal tillåtna driftsdata i bruksanvisning.

Tryckklass (PN): 16

Anslutning: Flänsad EN1092

Rörelseabsorption

DN	Axial + [mm]	Axial - [mm]	Lateral ± [mm]	Angular ± °
32-80	30	30	30	30
100-150	30	30	30	20
200-300	30	30	30	12
350-500	30	50	30	8

Installation och underhåll

Flödesriktning: Dubbelriktad

Möjlig montageposition: Vertikal, Horisontell

Gummikompensator AT5983 levereras monteringsfärdig. Standardflänsarna kan vridas i varje önskad position. Separata tätningar erfordras ej. Innan kompensatorn monteras skall man förvissa sig om att motflänsenstätningsyta är fri från skador. Utstickande rörändar, spår, kilar, svetsloppor etc. får ej finnas, eftersom dessa kan skada kopplingens tätningsyta.
Var noga med korrekt gap mellan rörändarna.
Att dra ihop rören i ett för stort gap med våld sträcker gummibälgen och kan medföra att tätningsläppen obemärkt kryper ur sitt spår, Vid montage är max tillåten sträckning +5 mm och max tillåten hoptryckning +5 mm. För stor sträckning begränsar det tillåtna rörelseområdet.

Se separat bruksanvisning
