Dränering av huvud- och ångledningar, fördelningslådor samt för processapparater (förbrukare) med krav på kondensatavledning vid ångans mättningstemperatur, vilket eliminerar uppdämning av kondensat.
| Dimensionsområde (DN) | 15 - 25 |
|---|---|
| Tryckklass (PN) | 25 |
| Temperatur (°C) | -10 - 300 |
| Huvudmaterial | Stål |
| Artikelnummer | DN | PN | Temperatur (°C) | Differenstryck bar(g) | Ansl. 1 | Antal | ||
|---|---|---|---|---|---|---|---|---|
| AT 4491C15-14F | 15 | 25 | -10 - 300 | 14 | Flänsad EN1092 | 2026-09-30 | 12 100 SEK | |
| AT 4491C15-21F | 15 | 25 | -10 - 300 | 21 | Flänsad EN1092 | 2026-09-30 | 12 100 SEK | |
| AT 4491C15-14G | 15 | 25 | -10 - 300 | 14 | Invändig gänga ISO 7-1 (BSPT, Kr) | 2026-09-30 | 12 100 SEK | |
| AT 4491C20-21F | 20 | 25 | -10 - 300 | 21 | Flänsad EN1092 | 2026-09-30 | 12 100 SEK | |
| AT 4491C25-21F | 25 | 25 | -10 - 300 | 21 | Flänsad EN1092 | 2026-09-30 | 12 100 SEK | |
| AT 4491C25-21G | 25 | 25 | -10 - 300 | 21 | Invändig gänga ISO 7-1 (BSPT, Kr) | 2026-09-30 | 9 100 SEK |
Dränering av huvud- och ångledningar, fördelningslådor samt för processapparater (förbrukare) med krav på kondensatavledning vid ångans mättningstemperatur, vilket eliminerar uppdämning av kondensat.
Exempel:
Separator, värmeväxlare, kokgrytor, autoklaver, oljeförvärmare, ångledningar och lågpunkter.
PSF.131 Kondensatavledare med termostatisk funktion.

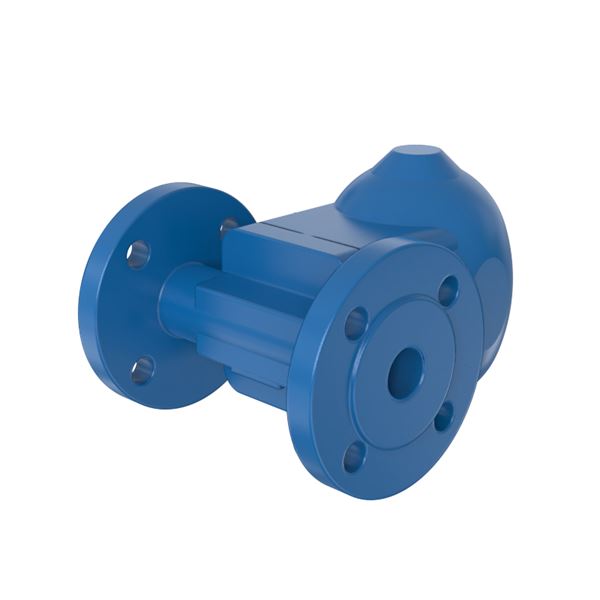

Flottöravledare AT4491C... av kolstål PN25 med anslutning...
AFS 2023:5, AFS 2023:5, 8 paragraf
Produkten är CE-märkt
Intyg enligt EN 10204 typ 2 eller 3.1 (måste begäras vid beställning).
CE-märkning
Uppfyller kraven enligt AFS 2016:1, direktivet för tryckbärande anordningar.
DN15-25: enligt 8 § fluid grupp 2.
Märkning på produkt: PN, DN, material, fabrikat samt pil för flödesriktning.
| Pos | Komponent | Material |
|---|---|---|
| 1 | Hus | Stål P250GH (1.0460) |
| 2 | Lock | Stål GP240GH N (1.0619) |
| 3 | Huspackning | Stål 16Mo3 (1.5415) |
| 4 | Tätningsring | Syrafast stål AISI 321 (1.4541) |
| 5 | Kapsel / Membran | Rostfritt stål AISI 304 (1.4301) |
| 6 | Kapsel / Membran | Hastelloy |
| 7 | Integrerad backventil | Syrafast stål AISI 321 (1.4541) |
| 8 | Integrerad backventil | Syrafast stål X8CrNiTi18-10 (1.4878) |
Dimensionsområde (DN): 15 - 25
Mekanisk ångfälla som arbetar med skillnaden i densitet mellan vätska (kondensat) och gas (ånga). Avleder kondensatet vid mättningstemperaturen. Lämplig för varierande tryck och kapacitet. God avluftningsförmåga vid uppstart.
Huvudmaterial: Stål
Huvudmaterialkod: Stål GP240GH N (1.0619)
Ingående material: Rostfritt stål, Stål, Hastelloy
Ingående materialkod: Rostfritt stål AISI 304 (1.4301), Syrafast stål AISI 321 (1.4541), Stål GP240GH N (1.0619), Stål P250GH (1.0460), Hastelloy
Materialnotering: X6CrNiTi18-10, 1.4541.
16Mo3, 1.5415.
Temperatur (°C): -10 - 300
Tryckklass (PN): 25
Anslutning: ISO 1127, svetsända, Invändig gänga ISO 7-1 (BSPT, Kr), Flänsad EN1092
Möjlig montageposition: Vertikal
Ångfällan skall installeras horisontellt men går att bygga om till vertikalt montage. Flottörkulan skall alltid röra sig vertikalt. Funktionskontroll på ångfällan bör göras varje år. Reservdelar: Innerdelar och packningar bytes vid behov.
Produktdatablad AT4491C, äldre version (PDF-fil, 725 kB)
Försäkran om överensstämmelse (CE) (PDF-fil, 291 kB)
