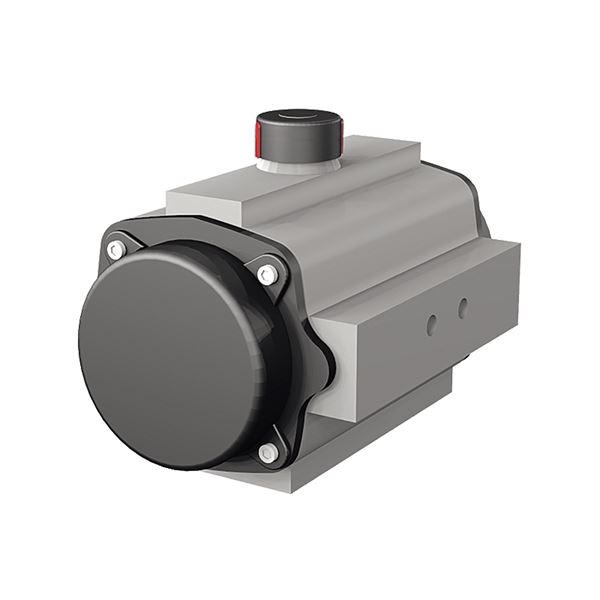

Pneumatiskt manöverdon AT 3831-2100

RSK logo

5354245

Pneumatiska enkelverkande manöverdon för on-off och reglering av kulventiler, vridspjäll eller där 90° vridning erfordras.

52 000 SEK

Beställningsvara Leverans från lager

Tekniska specifikationer

ProduktseriePneumatiskt manöverdon AT 3831-
Temperatur (°C)-30 - 100
HuvudmaterialAluminium

Tillbehör

Magnetventil AT 3816-DRF3601

Strypblock 3/2 till FLEX magnetventil Justeras med skruvmejsel För enkelverkande don

3 260 SEK

Färre än 10 i lager Leverans från lager

Magnetventil AT 3816-FLEX230VAC

Magnetventil FLEX 5/2 & 3/2 Namur anslutning 230VAC LED Strypning 10-20 s.

4 460 SEK

I lager Leverans från lager

Magnetventil AT 3816-FLEX24VDC

Magnetventil FLEX 5/2 3/2 Namur anslutning 24VDC LED Strypning 10-20 s.

4 460 SEK

Färre än 10 i lager Leverans från lager

Gränslägesbox AT 3818ACT

Gränslägesbox till 3830/31 ISO 5211 och NAMUR standard IP 67 Aluminium

1 860 SEK

Slut Leverans från lager

Artikelinformation

Pneum manöverdon enkelver.
Luft 0°=1276 Nm, 90°=825 Nm vid 6 bar
Fjäder 0°=896 Nm, 90°=1347 Nm
90°
NAMUR-STD
ISO 5211 - F16
46 mm stjärna
-30°C till 100°C

RSK förpackningstyp: NE Oförpackad

Ursprungsland: ES Spanien

Tullstatnr: 85014020

Förpackningsstorlek: 0

Förpackningsstorlek Sverige: 0

Förpackningsstorlek Norge: 0

Förpackningsstorlek Danmark: 0

Energi/miljödeklaration

Reach datum: 2026-06-12

Mått och vikt

Nettovikt (kg): 68

Bruttovikt (kg): 68

Mått A (mm): 698

Mått B (mm): 313

Mått C (mm): 276.5

Mått D (mm): 148

Mått E (mm): 147

Tekniska data

Temperatur (°C): -30 - 100

Utförande typ: Automation

Utförande: Pneumatiskt enkelverkande, Kvartsvarvs

Korrosionsskydd: C3 (EN ISO 12944-2)

Anslutning enligt ISO 5211: F16

Drivbussning: 46x46mm

Felsäkert läge: NC-normally closed

Maximalt moment (Nm): 2172

Nedladdningsbart

Varianter

Artikelnummer Maximalt moment (Nm) Anslutning enligt ISO 5211 Drivbussning Avs.datum Bruttopris Antal
AT 3831-20 RSK 5354235 19,5 F03/F05 11x11mm 2026-07-15 I lager 4 150 SEK
AT 3831-20-F04 19,5 F04 11x11mm 2026-07-15 Färre än 10 i lager 4 150 SEK
AT 3831-20NO 19,5 F03/F05 11x11mm 2026-07-15 Färre än 10 i lager 4 150 SEK
AT 3831-40 RSK 5354236 41 F05 14x14mm 2026-07-15 Färre än 10 i lager 5 200 SEK
AT 3831-40-F04 41 F04 14x14mm 2026-07-15 I lager 5 200 SEK
AT 3831-40NO 41 F05 14x14mm 2026-07-15 Färre än 10 i lager 5 200 SEK
AT 3831-40LT 41 F05 14x14mm 2026-08-17 Beställningsvara 6 000 SEK
AT 3831-80 RSK 5354237 77 F05/F07 17x17mm 2026-07-15 I lager 6 700 SEK
AT 3831-130 RSK 5354238 118 F05/F07 17x17mm 2026-07-15 Färre än 10 i lager 8 500 SEK
AT 3831-130LT-1015 118 F05/F07 17x17mm 2026-08-17 Beställningsvara 9 300 SEK
AT 3831-200 RSK 5354239 175 F07/F10 17x17mm 2026-07-15 Färre än 10 i lager 11 200 SEK
AT 3831-200NO 175 F07/F10 17x17mm 2026-07-15 Färre än 10 i lager 11 200 SEK
AT 3831-200LT 175 F07/F10 17x17mm 2026-08-17 Beställningsvara 12 800 SEK
AT 3831-300 RSK 5354240 291 F07/F10 22x22mm 2026-07-15 Färre än 10 i lager 18 400 SEK
AT 3831-300NO 291 F07/F10 22x22mm 2026-07-15 Färre än 10 i lager 18 400 SEK
AT 3831-500 RSK 5354241 433 F10 22x22mm 2026-07-15 Färre än 10 i lager 24 100 SEK
AT 3831-500NO 433 F10 22x22mm 2026-08-17 Beställningsvara 24 100 SEK
AT 3831-500LT 433 F10 22x22mm 2026-08-17 Beställningsvara 24 800 SEK
AT 3831-850LT 718 F10/F12 27x27mm 2026-08-17 Beställningsvara 32 400 SEK
AT 3831-1200 RSK 5354243 1038 F10/F14 36x36mm 2026-07-15 Färre än 10 i lager 39 700 SEK
AT 3831-1200NO 1038 F10/F14 36x36mm 2026-08-17 Beställningsvara 39 700 SEK
AT 3831-1750 RSK 5354244 1413 F14 36x36mm 2026-07-15 Färre än 10 i lager 44 100 SEK
AT 3831-1750NO 1413 F14 36x36mm 2026-08-17 Beställningsvara 44 100 SEK
AT 3831-2100 RSK 5354245 2172 F16 46x46mm 2026-08-17 Beställningsvara 52 000 SEK
AT 3831-2100NO 2172 F16 46x46mm 2026-08-17 Beställningsvara 52 000 SEK
AT 3831-2500 RSK 5354246 3461 F16 46x46mm 2026-08-17 Beställningsvara 62 700 SEK
AT 3831-4000 RSK 5354247 4816 F16 55x55mm 2026-08-17 Beställningsvara 82 000 SEK
AT 3831-850 RSK 5354242 718 F10/F12 27x27mm 2026-07-15 Färre än 10 i lager 30 200 SEK
