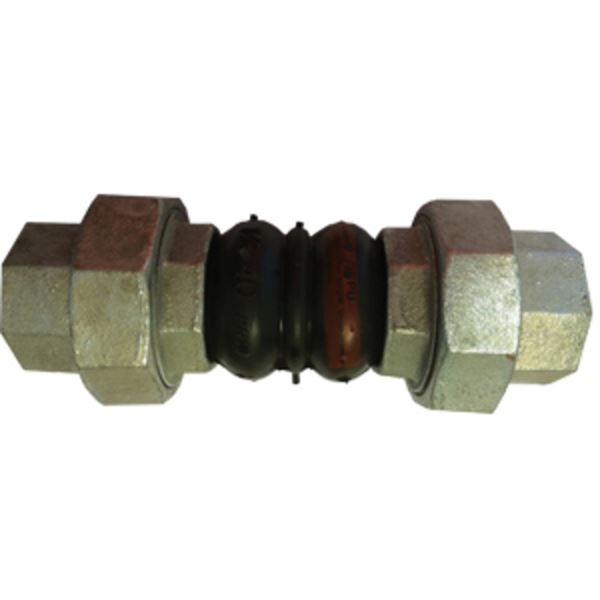

GEPU gummikompensator

Bruksområde

Standard gummikompensator type GEPU for kjøle- og varmeanlegg, (-10- + 100 °C).
GEPU har EPDM i alle sjikt med armering av nylon.
Varmgalaviserte eller rustfrie unioner Kompenatorene benyttes for å ta opp vibrasjoner og mindre vinkelavvikelser i anlegget.
Andre typer på forespørsel.

Pumpeledninger for air condition, ventilasjon, kjøleanlegg, kondensat, sanitæranlegg, overrislingsanlegg, ballastledninger og luftinntaksledninger for dieselmotorer.

Mål og vekt

Dimensjonsområde (DN): 15 - 65

Funksjon og design

Gummikompensatoren leveres med unioner i enten galvanisert stål eller syrefast stål med en fleksibel og varmebestandig, armert gummikompensator mellom for å ta opp vibrasjoner og mindre aksial og lateral opptak, samt vinkelopptak.

Tekniske data

Hovedmateriale: Gummi

Hovedmaterialets kode: EPDM (etenpropengummi)

Inngående materialer: Stål, Rustfritt stål

Temperatur (°C): -10 - 100

Temperatur-notater: Temperatur påvirker tillatt driftstrykk

Trykklasse (PN): 6 - 10

Forbindelse/Tilkobling: Innvendige gjenger ISO 228-1 (G, BSPP)

Installasjon og vedlikehold

Mulig monteringsposisjon: Vertikal, Horisontal

Lagring
• Gummikompensatorer lagres svalt, mørkt og tørt.

Vedlikehold
• Kompensatorene kontrolleres årlig og skiftes ut ved sprekker eller andre synlige feil.

Montering
• Pass på at bare kronemutteren (den store mutteren) beveger seg under tiltrekking. Kompensatorkoblingene må strammes godt for å holde dem tette. Hvis de andre delene beveger seg, dvs. roteres, er det fare for at tetningsflatene på kompensatorene vris med påfølgende lekkasje.
• Pass på at gjengene I unionen blir riktig entret, trekk til for hand til koblingen sitte tett mot gummikroppen. Trekk deretter til med verktøy ½ - ¾ omdreining. Totalt må koblingen skrus til med to omdreininger.
• Pass på at ikke belgkroppen er skjev og kommer i klem I forhold til koblingen.
• Ettertrekk begge koblingene etter noen timers driftstid.
• Pass på at ingen skarpe kanter fra verktøy eller annet skader belgen.

Innbyggingsmål.
• Kompensatorens maksimale forlengelse, kompresjon eller vinkling skal ikke overskrides. Maksimalverdiene kan ikke kombineres.
• Kompensatoren må ikke utsettes for torsjon, dvs. vridning

Undertrykk/vakuum.
• Ved større undertrykk risikerer kompensatoren å bli sugd sammen, noe som også kan oppstå ved kraftig trykkfall. Ta kontakt med Armatec AS

For tilstøtene varmearbeider, f.eks. sveisearbeide.
• Pass på at kompensatoren er tildekket og ikke utsettes for høy varme eller UV-stråling. UV-stråling påvirker levetiden til kompensatoren.

Omgivelser
• Kompensatoren skal ikke isoleres.
• Støv og skitt gjør at kompensatoren tørker ut og får forkortet levetid.

Medie.
• Standard GEPU kompensator levers med EPDM gummi.
• Påse at kompensatorens innergummi er tilpasset medier som går gjennom den.
• Det er grunnleggende at EPDM ikke kan håndtere oljer og fett og at NBR (Nitril) ikke skal ha syre som medium. Viton kan håndtere de fleste medier, men ikke oljer, fett og fluorforbindelser. Hypalon er beregnet på syrer.
• Sjekk med oss hvis du er i tvil.
