DVC1310 DVC

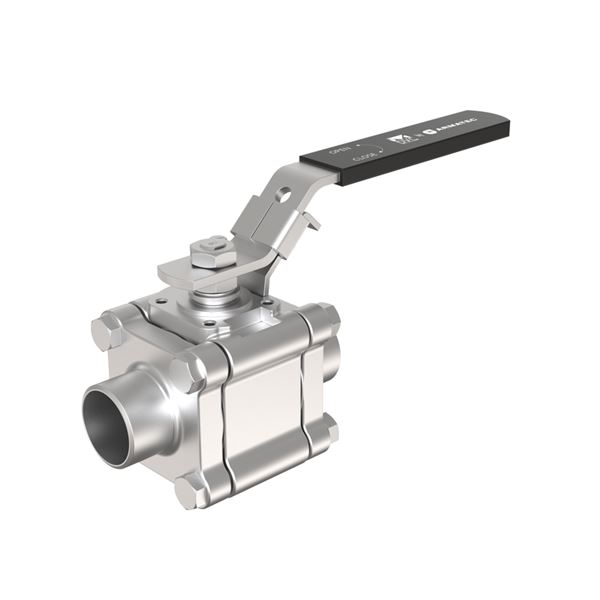

Kugleventil DVC1310. Reduce bore, SMS3008

Kugleventil i højeste kvalitet. Dynamisk spindelpakdåse. Kan leveres som reguleringsventil.

Dimensionsområde (DN)15 - 65
PN100 - 125
Temperatur (°C)-38 - 245
HovedmaterialeRustfrit stål

Varianter

Artikelnummer DN PN Temperatur fra °C Tilslutning Betjening KVS værdi
AT DVC1310400015 15 125 -38 - 245 Indvendig gevind ISO228-1 (G, BSPP), Svejseender i henhold til EN10357 serie D (SMS3008) Låsbart håndtag 7
AT DVC1310400016 15 125 -38 - 245 Indvendig gevind ISO228-1 (G, BSPP), Svejseender i henhold til EN10357 serie D (SMS3008) Fri aksel 7
AT DVC1310400020 20 125 -38 - 245 Indvendig gevind ISO228-1 (G, BSPP), Svejseender i henhold til EN10357 serie D (SMS3008) Låsbart håndtag 13
AT DVC1310400021 20 125 -38 - 245 Indvendig gevind ISO228-1 (G, BSPP), Svejseender i henhold til EN10357 serie D (SMS3008) Fri aksel 13
AT DVC1310400040 40 100 -38 - 245 Indvendig gevind ISO228-1 (G, BSPP), Svejseender i henhold til EN10357 serie D (SMS3008) Låsbart håndtag 95
AT DVC1310400041 40 100 -38 - 245 Indvendig gevind ISO228-1 (G, BSPP), Svejseender i henhold til EN10357 serie D (SMS3008) Fri aksel 95
AT DVC1310400050 50 100 -38 - 245 Indvendig gevind ISO228-1 (G, BSPP), Svejseender i henhold til EN10357 serie D (SMS3008) Låsbart håndtag 215
AT DVC1310400051 50 100 -38 - 245 Indvendig gevind ISO228-1 (G, BSPP), Svejseender i henhold til EN10357 serie D (SMS3008) Fri aksel 215
AT DVC1310400065 65 100 -38 - 245 Indvendig gevind ISO228-1 (G, BSPP), Svejseender i henhold til EN10357 serie D (SMS3008) Låsbart håndtag 370
AT DVC1310400066 65 100 -38 - 245 Indvendig gevind ISO228-1 (G, BSPP), Svejseender i henhold til EN10357 serie D (SMS3008) Fri aksel 370

Produktinformation

Anvendelsesområde

Robust industri kugleventil til krævende opgaver. Alle
kugleventiler trykprøves og der foreligger certifikat 3.1/EN10204
som kan leveres på forespørgsel.
Reduceret gennemløb.

Kvalitetssikring

Produktet er CE-mærket

CE mærkning større end 1"

Mål og vægt

Dimensionsområde (DN): 15 - 65

Funktion og design

Antistatisk spindel med dynamisk pakdåse. Den unikke skrå flade nederst på spindlen, hvorpå pyramidepakningen ligger, giver optimal tætning, lavt moment og lang levetid.
PTFE med 25% kulfiber anvendes som pakningsmateriale.
Dette materiale er velegnet til højere tryk og temperatur, og er desuden mere slidstærkt end traditionelt PTFE.
Godkendelser: EU1935 i rustfri, ATEX, SIL3, FDA, ADI

Tekniske data

Hovedmateriale: Rustfrit stål

Hovedmateriale kode: Syrefast stål AISI 316 (1.4408, CF8M)

Indgående materialer: Øvrigt

Inkluderet materialekode: Kulfyld PTFE (25%)

Temperatur (°C): -38 - 245

PN: 100 - 125

Tilslutning: Indvendig gevind ISO228-1 (G, BSPP), Svejseender i henhold til EN10357 serie D (SMS3008)

Installation og vedligeholdelse

Flowretning: Dobbeltvirkende

Mulig montage retning: Vertikal, Horisontal

Se installationsmanual
