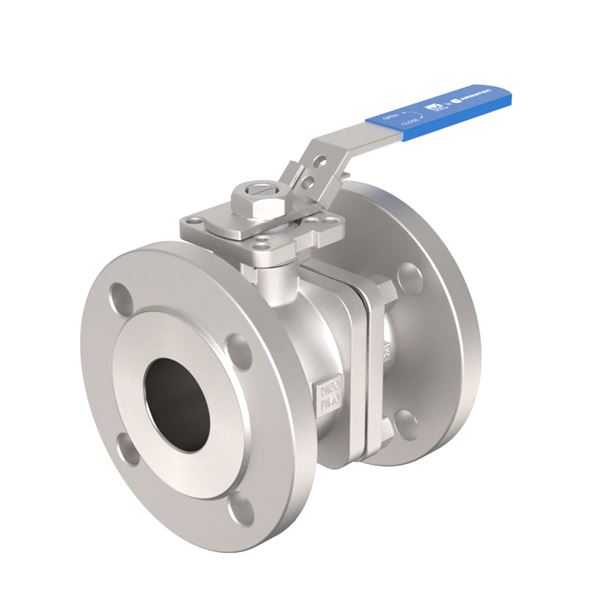

Kugleventil DVC7289040150

Kugleventil med ISO topflange for direkte montering af aktuator. Fuld lysning. Fødevaregodkendt iht. EU1935 & FDA

Tekniske specifikationer

Produktserie	Kugleventil DVC7289
DN	150
PN	40
Temperatur fra °C	-30 - 220
Tilslutning	Flange EN1092

Tilbehør
Artikelinformation
Downloads
Tegninger
Varianter

Tilbehør

Dobbeltvirkende pneumatisk aktuator DVC5050160028

Dobb.virk. pneu. aktuator Type DVC5050-160

Enkeltvirkende pneumatisk aktuator DVC5051240883

Enkeltvirk. pneu. aktuator Type DVC5051-240

Artikelinformation

DN150-PN40 2-delt kugleventil Type DVC7289FS

Oprindelsesland: CN Kina

Told tarif no.: 84818081

Pakkestørrelse: 0

: 0

Energi- og miljøerklæring

Anmeldelsespligtig i henhold til REACH

Reach date: 2026-03-09

Mål og vægt

Netto vægt i (kg): 84.5

Bruttovægt i (kg): 88.725

DN: 150

Mål A (mm): 350

Mål B (mm): 284

Mål C (mm): 800

Mål D (mm): 176

Mål E (mm): 204

Mål F (mm): 27

Mål G (mm): 28

Mål H (mm): 300

Tekniske data

Antal tilslutninger: 2

Tilslutning 1: Flange EN1092

Tilslutning 1 - spec.: PN16

Tilslutning 2: Flange EN1092

Tilslutning 2 - spec.: PN16

PN: 40

Temperatur fra °C: -30 - 220

Valgte udførsel: Ventiler

Udførsel: Full Bore

Lækagerate: Rate A acc. to EN 12266-1:2012

KVS værdi: 4300

Tilslutning iht. ISO5211: F12

Spindeltype: Diagonal firkant

Spindelmål: 27x27mm

Betjening: Rørhåndtag

Nødvendigt moment (Nm): 715

Max. Moment (Nm): 1000

Downloads

Tegninger

DVC7289 DN150-PN40 (STEP-fil, 7 MB)

Varianter

Artikelnummer	DN	PN	Temperatur fra °C	Tilslutning	Betjening	KVS værdi
AT DVC7289040015	15	40	-30 - 220	Flange EN1092	Låsbart håndtag	26
AT DVC7289040020	20	40	-30 - 220	Flange EN1092	Låsbart håndtag	47
AT DVC7289040025	25	40	-30 - 220	Flange EN1092	Låsbart håndtag	82
AT DVC7289040032	32	40	-30 - 220	Flange EN1092	Låsbart håndtag	146
AT DVC7289040040	40	40	-30 - 220	Flange EN1092	Låsbart håndtag	232
AT DVC7289040050	50	40	-30 - 220	Flange EN1092	Låsbart håndtag	404
AT DVC7289040065	65	40	-30 - 220	Flange EN1092	Låsbart håndtag	670
AT DVC7289040080	80	40	-30 - 220	Flange EN1092	Rørhåndtag	989
AT DVC7289040100	100	40	-30 - 220	Flange EN1092	Rørhåndtag	1806
AT DVC7289040125	125	40	-30 - 220	Flange EN1092	Rørhåndtag	3010
AT DVC7289040150	150	40	-30 - 220	Flange EN1092	Rørhåndtag	4300
AT DVC7289016065	65	16	-30 - 220	Flange EN1092	Låsbart håndtag	670
AT DVC7289016080	80	16	-30 - 220	Flange EN1092	Rørhåndtag	989
AT DVC7289016100	100	16	-30 - 220	Flange EN1092	Rørhåndtag	1809
AT DVC7289016125	125	16	-30 - 220	Flange EN1092	Rørhåndtag	3010
AT DVC7289016150	150	16	-30 - 220	Flange EN1092	Rørhåndtag	4300
