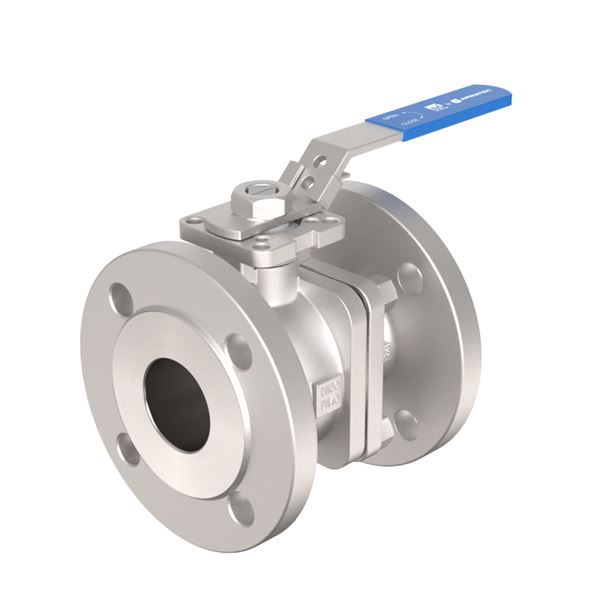

Kugleventil med ISO topflange for direkte montering af aktuator. Fuld lysning. Fødevaregodkendt iht. EU1935 & FDA
Du skal logge ind for at se lagerstatus, se priser og tilføj varer til kurv.
| Produktserie | Kugleventil DVC7289 |
|---|---|
| DN | 50 |
| PN | 40 |
| Temperatur (°C) | -30 - 220 |
| Tilslutning | Flange EN1092 |
Dobb.virk. pneu. aktuator Type DVC5050-75 Hus: anodiseret, ISO F05/F07 - 14mm Justerbare endestop…
Enkeltvirk. pneu. aktuator Type DVC5051-92 Hus: anodiseret, ISO F05/F07 - 14mm Justerbare endestop…
El aktuator Type DVC5630 230V AC 60Nm IP67, Lukketid 14 sek. 50/60HZ F03/05/07 - 14 mm, incl. varmelegeme
El aktuator Type DVC5630 24V AC/DC 60Nm IP67, Lukketid 14 sek. 50/60HZ F03/05/07 - 14 mm, incl. varmelegeme
DN50-PN40 2-delt kugleventil Type DVC7289FS
Mat: 1.4408/1.4408/TFM1600/SPW-SS316+grafit
Tilsl./betj.: Flanger/hdt./Sp. 45gr. F05/07 - 14mm
Oprindelsesland: CN Kina
Told tarif no.: 84818081
Pakkestørrelse: 0
: 0
: 0
: 0
Anmeldelsespligtig i henhold til REACH
Reach date: 12-06-2026
CO2 ATNO: 0
CO2 ATDK: 0
Netto vægt i (kg): 9.5
Bruttovægt i (kg): 9.975
DN: 50
Mål A (mm): 150
Mål B (mm): 118
Mål C (mm): 197
Mål D (mm): 63
Mål E (mm): 85
Mål F (mm): 14
Mål G (mm): 20
Mål H (mm): 165
Antal tilslutninger: 2
Tilslutning 1: Flange EN1092
Tilslutning 1 - spec.: PN40
Tilslutning 2: Flange EN1092
Tilslutning 2 - spec.: PN40
PN: 40
Temperatur (°C): -30 - 220
Valgte udførsel: Ventiler
Udførsel: Full Bore
Lækagerate: Rate A acc. to EN 12266-1:2012
KVS værdi: 404
Tilslutning iht. ISO5211: F05/F07
Spindeltype: Diagonal firkant
Spindelmål: 14x14mm
Betjening: Låsbart håndtag
Nødvendigt moment (Nm): 44.2
Max. Moment (Nm): 91
Du skal logge ind for at se lagerstatus, se priser og tilføj varer til kurv.
| Artikelnummer | DN | PN | Temperatur (°C) | Tilslutning | Betjening | KVS værdi |
|---|---|---|---|---|---|---|
| AT DVC7289040015 | 15 | 40 | -30 - 220 | Flange EN1092 | Låsbart håndtag | 26 |
| AT DVC7289040020 | 20 | 40 | -30 - 220 | Flange EN1092 | Låsbart håndtag | 47 |
| AT DVC7289040025 | 25 | 40 | -30 - 220 | Flange EN1092 | Låsbart håndtag | 82 |
| AT DVC7289040032 | 32 | 40 | -30 - 220 | Flange EN1092 | Låsbart håndtag | 146 |
| AT DVC7289040040 | 40 | 40 | -30 - 220 | Flange EN1092 | Låsbart håndtag | 232 |
| AT DVC7289040050 | 50 | 40 | -30 - 220 | Flange EN1092 | Låsbart håndtag | 404 |
| AT DVC7289040065 | 65 | 40 | -30 - 220 | Flange EN1092 | Låsbart håndtag | 670 |
| AT DVC7289040080 | 80 | 40 | -30 - 220 | Flange EN1092 | Rørhåndtag | 989 |
| AT DVC7289040100 | 100 | 40 | -30 - 220 | Flange EN1092 | Rørhåndtag | 1806 |
| AT DVC7289040125 | 125 | 40 | -30 - 220 | Flange EN1092 | Rørhåndtag | 3010 |
| AT DVC7289040150 | 150 | 40 | -30 - 220 | Flange EN1092 | Rørhåndtag | 4300 |
| AT DVC7289016065 | 65 | 16 | -30 - 220 | Flange EN1092 | Låsbart håndtag | 670 |
| AT DVC7289016080 | 80 | 16 | -30 - 220 | Flange EN1092 | Rørhåndtag | 989 |
| AT DVC7289016100 | 100 | 16 | -30 - 220 | Flange EN1092 | Rørhåndtag | 1809 |
| AT DVC7289016125 | 125 | 16 | -30 - 220 | Flange EN1092 | Rørhåndtag | 3010 |
| AT DVC7289016150 | 150 | 16 | -30 - 220 | Flange EN1092 | Rørhåndtag | 4300 |
Datablad (PDF-fil, 1,1 MB)
Datablad (PDF-fil, 1,1 MB)
DVC7289 installationsmanual (PDF-fil, 296 kB)
