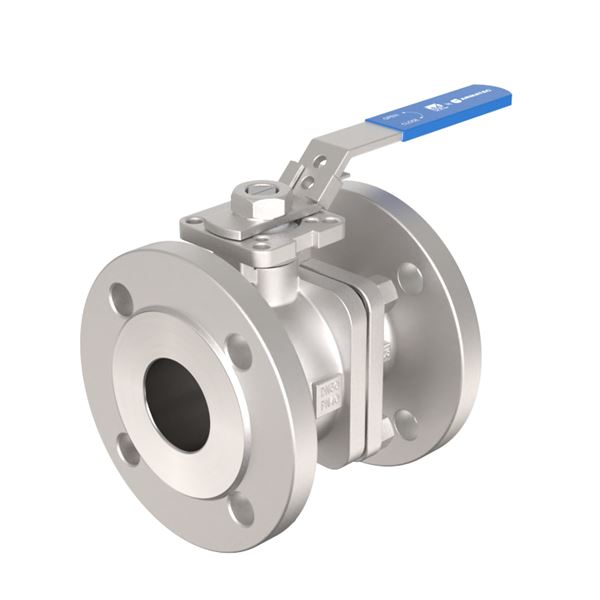

Kugleventil med ISO topflange for direkte montering af aktuator. Fuld lysning. Fødevaregodkendt iht. EU1935 & FDA
Du skal logge ind for at se lagerstatus, se priser og tilføj varer til kurv.
| Produktserie | Kugleventil DVC7289 |
|---|---|
| DN | 20 |
| PN | 40 |
| Temperatur (°C) | -30 - 220 |
| Tilslutning | Flange EN1092 |
Dobb.virk. pneu. aktuator Type DVC5050-40 Hus: anodiseret, ISO F04 - 9mm Justerbare endestop ved…
Enkeltvirk. pneu. aktuator Type DVC5051-52 Hus: anodiseret, ISO F04 - 9mm Justerbare endestop ved…
El. akt. Type DVC5630 AC85-265V/24V DC 40Nm IP67, Lukketid 12 sek F03/04/05 - 11 mm, incl. varmelegeme
DN20-PN40 2-delt kugleventil Type DVC7289FS
Mat: 1.4408/1.4408/TFM1600/SPW-SS316+grafit
Tilsl./betj.: Flanger/hdt./Sp. 45gr. F03/04 - 9mm
Oprindelsesland: CN Kina
Told tarif no.: 84818081
Pakkestørrelse: 0
: 0
: 0
: 0
Anmeldelsespligtig i henhold til REACH
Reach date: 12-06-2026
CO2 ATNO: 0
CO2 ATDK: 0
Netto vægt i (kg): 3.2
Bruttovægt i (kg): 3.36
DN: 20
Mål A (mm): 120
Mål B (mm): 84
Mål C (mm): 147
Mål D (mm): 54
Mål E (mm): 53
Mål F (mm): 9
Mål G (mm): 18
Mål H (mm): 105
Antal tilslutninger: 2
Tilslutning 1: Flange EN1092
Tilslutning 1 - spec.: PN40
Tilslutning 2: Flange EN1092
Tilslutning 2 - spec.: PN40
PN: 40
Temperatur (°C): -30 - 220
Valgte udførsel: Ventiler
Udførsel: Full Bore, PTFE pakning
Lækagerate: Rate A acc. to EN 12266-1:2012
KVS værdi: 47
Tilslutning iht. ISO5211: F03/F04
Spindeltype: Diagonal firkant
Spindelmål: 9x9mm
Betjening: Låsbart håndtag
Nødvendigt moment (Nm): 7.8
Max. Moment (Nm): 15
Du skal logge ind for at se lagerstatus, se priser og tilføj varer til kurv.
| Artikelnummer | DN | PN | Temperatur (°C) | Tilslutning | Betjening | KVS værdi |
|---|---|---|---|---|---|---|
| AT DVC7289040015 | 15 | 40 | -30 - 220 | Flange EN1092 | Låsbart håndtag | 26 |
| AT DVC7289040020 | 20 | 40 | -30 - 220 | Flange EN1092 | Låsbart håndtag | 47 |
| AT DVC7289040025 | 25 | 40 | -30 - 220 | Flange EN1092 | Låsbart håndtag | 82 |
| AT DVC7289040032 | 32 | 40 | -30 - 220 | Flange EN1092 | Låsbart håndtag | 146 |
| AT DVC7289040040 | 40 | 40 | -30 - 220 | Flange EN1092 | Låsbart håndtag | 232 |
| AT DVC7289040050 | 50 | 40 | -30 - 220 | Flange EN1092 | Låsbart håndtag | 404 |
| AT DVC7289040065 | 65 | 40 | -30 - 220 | Flange EN1092 | Låsbart håndtag | 670 |
| AT DVC7289040080 | 80 | 40 | -30 - 220 | Flange EN1092 | Rørhåndtag | 989 |
| AT DVC7289040100 | 100 | 40 | -30 - 220 | Flange EN1092 | Rørhåndtag | 1806 |
| AT DVC7289040125 | 125 | 40 | -30 - 220 | Flange EN1092 | Rørhåndtag | 3010 |
| AT DVC7289040150 | 150 | 40 | -30 - 220 | Flange EN1092 | Rørhåndtag | 4300 |
| AT DVC7289016065 | 65 | 16 | -30 - 220 | Flange EN1092 | Låsbart håndtag | 670 |
| AT DVC7289016080 | 80 | 16 | -30 - 220 | Flange EN1092 | Rørhåndtag | 989 |
| AT DVC7289016100 | 100 | 16 | -30 - 220 | Flange EN1092 | Rørhåndtag | 1809 |
| AT DVC7289016125 | 125 | 16 | -30 - 220 | Flange EN1092 | Rørhåndtag | 3010 |
| AT DVC7289016150 | 150 | 16 | -30 - 220 | Flange EN1092 | Rørhåndtag | 4300 |
