DVC7289 DVC

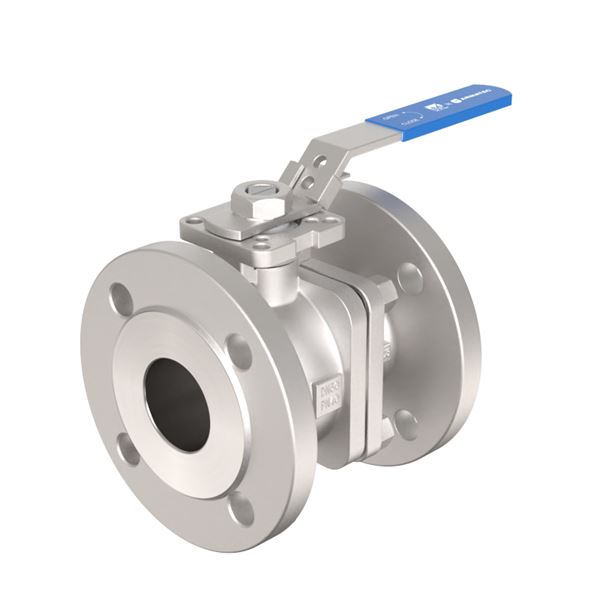

Kugleventil DVC7289040015

Kugleventil med ISO topflange for direkte montering af aktuator. Fuld lysning. Fødevaregodkendt iht. EU1935 & FDA

Tekniske specifikationer

ProduktserieKugleventil DVC7289
DN15
PN40
Temperatur fra °C-30 - 220
TilslutningFlange EN1092

Tilbehør

Dobbeltvirkende pneumatisk aktuator DVC5050040449

Dobb.virk. pneu. aktuator Type DVC5050-40

Enkeltvirkende pneumatisk aktuator DVC5051052449

Enkeltvirk. pneu. aktuator Type DVC5051-52

Elektrisk aktuator DVC5630113513

El. akt. Type DVC5630 AC85-265V/24V DC 40Nm

Artikelinformation

DN15-PN40 2-delt kugleventil Type DVC7289FS

Oprindelsesland: CN Kina

Told tarif no.: 84818081

Pakkestørrelse: 0

: 0

: 0

: 0

Energi- og miljøerklæring

Anmeldelsespligtig i henhold til REACH

Reach date: 2026-03-09

Mål og vægt

Netto vægt i (kg): 2.4

Bruttovægt i (kg): 2.52

DN: 15

Mål A (mm): 115

Mål B (mm): 78

Mål C (mm): 147

Mål D (mm): 50

Mål E (mm): 48

Mål F (mm): 9

Mål G (mm): 16

Mål H (mm): 95

Tekniske data

Antal tilslutninger: 2

Tilslutning 1: Flange EN1092

Tilslutning 1 - spec.: PN40

Tilslutning 2: Flange EN1092

Tilslutning 2 - spec.: PN40

PN: 40

Temperatur fra °C: -30 - 220

Valgte udførsel: Ventiler

Udførsel: Full Bore

Lækagerate: Rate A acc. to EN 12266-1:2012

KVS værdi: 26

Tilslutning iht. ISO5211: F03/F04

Spindeltype: Diagonal firkant

Spindelmål: 9x9mm

Betjening: Låsbart håndtag

Nødvendigt moment (Nm): 6.5

Max. Moment (Nm): 15

Downloads

Tegninger

Varianter

Artikelnummer DN PN Temperatur fra °C Tilslutning Betjening KVS værdi
AT DVC7289040015 15 40 -30 - 220 Flange EN1092 Låsbart håndtag 26
AT DVC7289040020 20 40 -30 - 220 Flange EN1092 Låsbart håndtag 47
AT DVC7289040025 25 40 -30 - 220 Flange EN1092 Låsbart håndtag 82
AT DVC7289040032 32 40 -30 - 220 Flange EN1092 Låsbart håndtag 146
AT DVC7289040040 40 40 -30 - 220 Flange EN1092 Låsbart håndtag 232
AT DVC7289040050 50 40 -30 - 220 Flange EN1092 Låsbart håndtag 404
AT DVC7289040065 65 40 -30 - 220 Flange EN1092 Låsbart håndtag 670
AT DVC7289040080 80 40 -30 - 220 Flange EN1092 Rørhåndtag 989
AT DVC7289040100 100 40 -30 - 220 Flange EN1092 Rørhåndtag 1806
AT DVC7289040125 125 40 -30 - 220 Flange EN1092 Rørhåndtag 3010
AT DVC7289040150 150 40 -30 - 220 Flange EN1092 Rørhåndtag 4300
AT DVC7289016065 65 16 -30 - 220 Flange EN1092 Låsbart håndtag 670
AT DVC7289016080 80 16 -30 - 220 Flange EN1092 Rørhåndtag 989
AT DVC7289016100 100 16 -30 - 220 Flange EN1092 Rørhåndtag 1809
AT DVC7289016125 125 16 -30 - 220 Flange EN1092 Rørhåndtag 3010
AT DVC7289016150 150 16 -30 - 220 Flange EN1092 Rørhåndtag 4300
