DVC7289 DVC

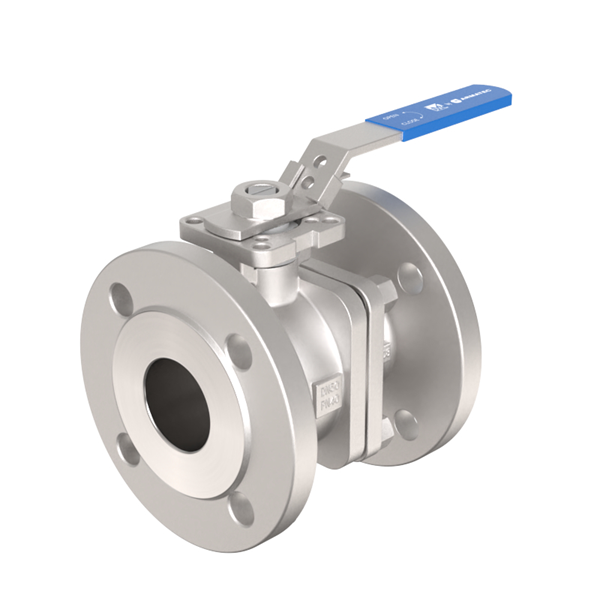

Kugleventil DVC7289016080

Kugleventil med ISO topflange for direkte montering af aktuator. Fuld lysning. Fødevaregodkendt iht. EU1935 & FDA

Tekniske specifikationer

ProduktserieKugleventil DVC7289
DN80
PN16
Temperatur fra °C-30 - 220
TilslutningFlange EN1092

Tilbehør

Dobbeltvirkende pneumatisk aktuator DVC5050092572

Dobb.virk. pneu. aktuator Type DVC5050-92

Enkeltvirkende pneumatisk aktuator DVC5051125702

Enkeltvirk. pneu. aktuator Type DVC5051-125

Elektrisk aktuator 230 V AC DVC5630557072

El aktuator Type DVC5630 230V AC 150Nm

Elektrisk aktuator 24 V DC DVC5630357073

El aktuator Type DVC5630 24V DC 150Nm

Artikelinformation

DN80-PN16 2-delt kugleventil Type DVC7289FS

Oprindelsesland: CN Kina

Told tarif no.: 84818081

Pakkestørrelse: 0

: 0

: 0

: 0

Energi- og miljøerklæring

Anmeldelsespligtig i henhold til REACH

Reach date: 2026-03-09

Mål og vægt

Netto vægt i (kg): 18.1

Bruttovægt i (kg): 19.005

DN: 80

Mål A (mm): 180

Mål B (mm): 176

Mål C (mm): 300

Mål D (mm): 75

Mål E (mm): 112

Mål F (mm): 17

Mål G (mm): 20

Mål H (mm): 200

Tekniske data

Antal tilslutninger: 2

Tilslutning 1: Flange EN1092

Tilslutning 1 - spec.: PN16

Tilslutning 2: Flange EN1092

Tilslutning 2 - spec.: PN16

PN: 16

Temperatur fra °C: -30 - 220

Valgte udførsel: Ventiler

Udførsel: Full Bore

Lækagerate: Rate A acc. to EN 12266-1:2012

KVS værdi: 989

Tilslutning iht. ISO5211: F07/F10

Spindeltype: Diagonal firkant

Spindelmål: 17x17mm

Betjening: Rørhåndtag

Nødvendigt moment (Nm): 100.1

Max. Moment (Nm): 163

Downloads

Tegninger

Varianter

Artikelnummer DN PN Temperatur fra °C Tilslutning Betjening KVS værdi
AT DVC7289040015 15 40 -30 - 220 Flange EN1092 Låsbart håndtag 26
AT DVC7289040020 20 40 -30 - 220 Flange EN1092 Låsbart håndtag 47
AT DVC7289040025 25 40 -30 - 220 Flange EN1092 Låsbart håndtag 82
AT DVC7289040032 32 40 -30 - 220 Flange EN1092 Låsbart håndtag 146
AT DVC7289040040 40 40 -30 - 220 Flange EN1092 Låsbart håndtag 232
AT DVC7289040050 50 40 -30 - 220 Flange EN1092 Låsbart håndtag 404
AT DVC7289040065 65 40 -30 - 220 Flange EN1092 Låsbart håndtag 670
AT DVC7289040080 80 40 -30 - 220 Flange EN1092 Rørhåndtag 989
AT DVC7289040100 100 40 -30 - 220 Flange EN1092 Rørhåndtag 1806
AT DVC7289040125 125 40 -30 - 220 Flange EN1092 Rørhåndtag 3010
AT DVC7289040150 150 40 -30 - 220 Flange EN1092 Rørhåndtag 4300
AT DVC7289016065 65 16 -30 - 220 Flange EN1092 Låsbart håndtag 670
AT DVC7289016080 80 16 -30 - 220 Flange EN1092 Rørhåndtag 989
AT DVC7289016100 100 16 -30 - 220 Flange EN1092 Rørhåndtag 1809
AT DVC7289016125 125 16 -30 - 220 Flange EN1092 Rørhåndtag 3010
AT DVC7289016150 150 16 -30 - 220 Flange EN1092 Rørhåndtag 4300
