Butterflyventilen er en enkel og solid afspærringsventil med en række fordele. F.eks. påvulkaniseret liner samt garanteret 100% afspærring i begge retninger.
Du skal logge ind for at se lagerstatus, se priser og tilføj varer til kurv.
| Produktserie | Butterflyventiler EVCLSi-JA |
|---|---|
| DN | 40 |
| PN | 16 |
| Temperatur (°C) | -20 - 110 |
| Tilslutning | Flange EN1092 |

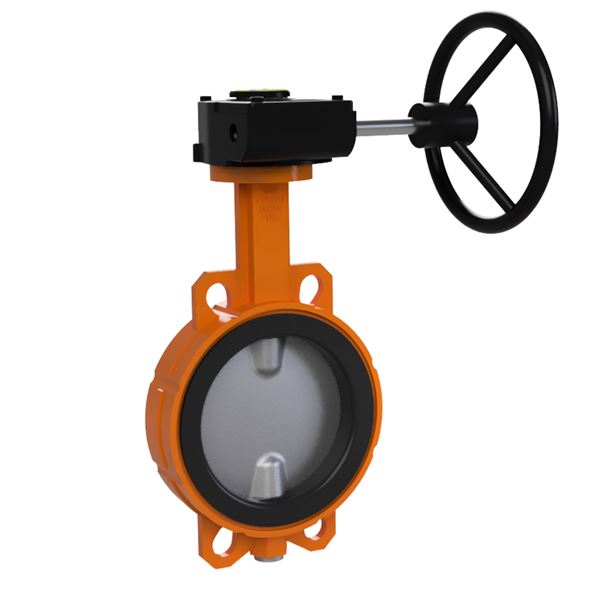

Wouter Witzel BFV EVCLSi-JA AT2311BV-40
DN40, Håndhjulsgear, for PN10/16 fl.
GGG40/CA6NM(304)/EPDM, lang hals
RSK förpackningstyp: NE Oförpackad
Oprindelsesland: NL Nederlandende
Told tarif no.: 84818085
Pakkestørrelse: 0
: 0
: 0
Reach date: 03-03-2026
Netto vægt i (kg): 3.1
Bruttovægt i (kg): 3.1
DN: 40
Mål A (mm): 40
Mål B (mm): 86
Mål C (mm): 33
Mål D (mm): 58
Mål E (mm): 147
Mål F (mm): 12
Mål G (mm): 15
Mål H (mm): 9
Antal tilslutninger: 1
Tilslutning 1: Flange EN1092
Tilslutning 1 - spec.: PN6/10/16 (CL150 ANSI)
Tilslutning bemærkninger: Disse ventiler passer mellem flanger PN6-PN10-PN16 og ANSI CL150.
PN: 16
Temperatur (°C): -20 - 110
Valgte udførsel: Ventiler
Lækagerate: Rate A acc. to EN 12266-1:2012
Media: Kold vand, Kølevand, Vand 50% Glykol
Korrosionsklasse: C3 (EN ISO 12944-2)
KVS værdi: 95
Tilslutning iht. ISO5211: F07
Spindeltype: Parellel firkant
Spindelmål: 9x9mm
Betjening: Håndhjulsgear
Nødvendigt moment (Nm): 4
Du skal logge ind for at se lagerstatus, se priser og tilføj varer til kurv.
| Artikelnummer | DN | PN | Temperatur (°C) | Betjening | Korrosionsklasse | |||
|---|---|---|---|---|---|---|---|---|
| AT BV1107040B | 40 | 16 | -20 - 110 | Håndhjulsgear | C3 (EN ISO 12944-2) | |||
| AT BV1109050B | 50 | 16 | -20 - 110 | Håndtag | C3 (EN ISO 12944-2) | |||
| AT BV1107050B | 50 | 16 | -20 - 110 | Håndhjulsgear | C3 (EN ISO 12944-2) | |||
| AT BV1109065B | 65 | 16 | -20 - 110 | Håndtag | C3 (EN ISO 12944-2) | |||
| AT BV1109080B | 80 | 16 | -20 - 110 | Håndtag | C3 (EN ISO 12944-2) | |||
| AT BV1109100B | 100 | 16 | -20 - 110 | Håndtag | C3 (EN ISO 12944-2) | |||
| AT BV1107100B | 100 | 16 | -20 - 110 | Håndhjulsgear | C3 (EN ISO 12944-2) | |||
| AT BV1109125B | 125 | 16 | -20 - 110 | Håndtag | C3 (EN ISO 12944-2) | |||
| AT BV1109150B | 150 | 16 | -20 - 110 | Håndtag | C3 (EN ISO 12944-2) | |||
| AT BV1107200B | 200 | 16 | -20 - 110 | Håndhjulsgear | C3 (EN ISO 12944-2) | |||
| AT BV1107250B | 250 | 16 | -20 - 110 | Håndhjulsgear | C3 (EN ISO 12944-2) | |||
| AT BV1107300B | 300 | 16 | -20 - 110 | Håndhjulsgear | C3 (EN ISO 12944-2) | |||
| AT BV1103040B | 40 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | |||
| AT BV1103050B | 50 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | |||
| AT BV1103065B | 65 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | |||
| AT BV1103080B | 80 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | |||
| AT BV1103100B | 100 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | |||
| AT BV1103125B | 125 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | |||
| AT BV1103150B | 150 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | |||
| AT BV1103200B | 200 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | |||
| AT BV1103250B | 250 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | |||
| AT BV1103300B | 300 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) |
