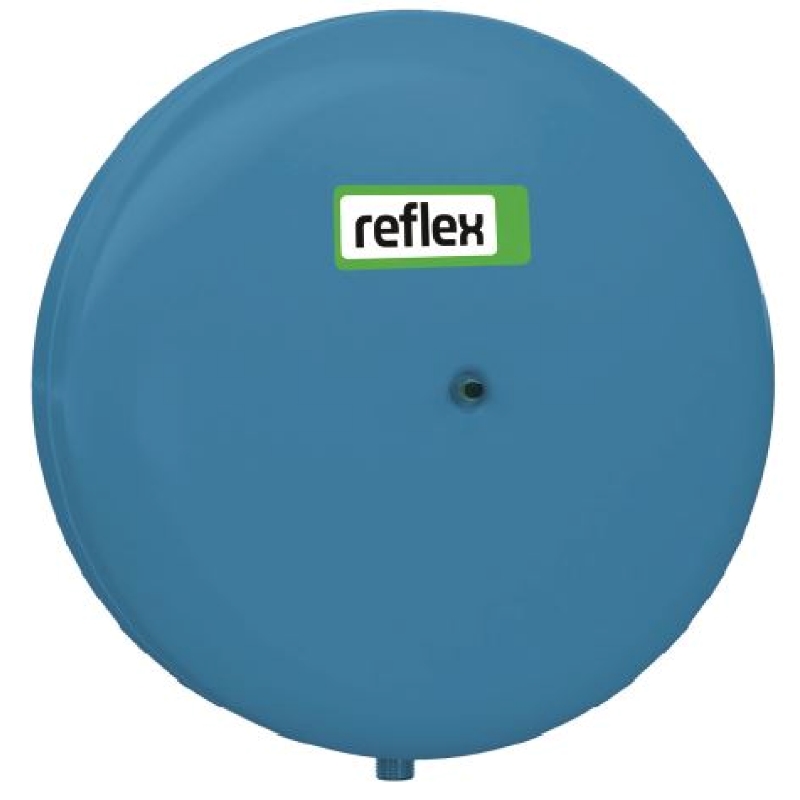

Fortrykt ekspansionsbeholder med bælg AT8321C-DE

Refix C-DE fortrykt ekspansionbeholder med bælg i butylgummi. For anvendelse som hydrofor i trykforøgeranlæg eller i systemer med teknisk vand.

Beholderstørrelse

8 - 80 liter

Tryktrin [bar]PN 10
Temperaturområde-10°C til +70°C
MaterialeStålbeholder med butylgummibælg

Varianter

Artikelnummer Husmateriale Forudindstillet fortryk [bar] Tryktrin [bar] Temperatur [°C] Tilslutning Antal
AT 8321C-DE8 RSK Fortrykt ekspansionsbeholder, 8L Stål 4,0 10 -10 til 70 1/2''
AT 8321C-DE12 RSK Fortrykt ekspansionsbeholder, 12L Stål 4,0 10 -10 til 70 1/2''
AT 8321C-DE18 RSK Fortrykt ekspansionsbeholder, 18L Stål 4,0 10 -10 til 70 3/4''
AT 8321C-DE25 RSK Fortrykt ekspansionsbeholder, 25L Stål 4,0 10 -10 til 70 3/4''
AT 8321C-DE35 RSK Fortrykt ekspansionsbeholder, 35L Stål 4,0 10 -10 til 70 3/4''
AT 8321C-DE50 RSK Fortrykt ekspansionsbeholder, 50L Stål 4,0 10 -10 til 70 3/4''
AT 8321C-DE80 RSK Fortrykt ekspansionsbeholder, 80L Stål 4,0 10 -10 til 70 3/4''

Produktinformation

Anvendelsesområde

I varme- og køleanlæg opstår ændringer i anlæggets volumen ved temperatur-
variationer. Ekspansionsbeholderen optager disse volumenændringer samtidig
med, at et passende anlægstryk fastholdes af beholderens fortryk.

Refix C-DE anvendes til teknisk vand og trykforøgningsanlæg.
Beholderne er ikke VA-godkendte.

Bælgen klarer en kontinuerlig belastning af medier med temperatur fra -10°C til +70°C, forudsat at medier med temperaturer <0°C er tilsat antifrostvæske.

Beskrivelse

Fortrykt discosformet ekspansionsbeholder med bælg i butylgummi.

Tilslutningsstuds i AISI 304.
Inkl. vægbeslag.

Kvalitetssikring

Samtlige størrelser er produceret i overensstemmelse med DIN EN 13831 samt godkendt iht. PED 2014/68/EU.
Beholderen er CE-mærket.

Beholderne er beregnet til tekniske vand, er ikke VA-godkendt, og opfylder ikke DIN 1988.

Komponentbeskrivelse

1EkspansionsbeholderSpeciel dybtrukket sort stål
2GummibælgButylgummi
3Centralt placeret luftventil til ændring af fortrykAlle beholdere er standard fortrykt med nitrogen
4OverfladebehandlingBlå lakering
Ydermere har alle dele i kontakt med vand fået behandling for korrosion

Data

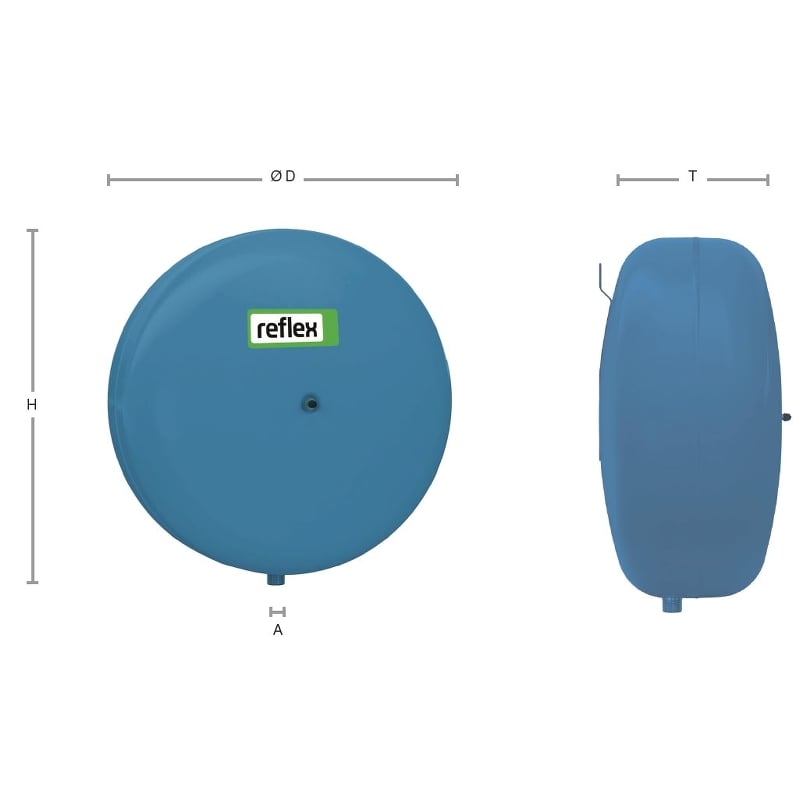

Indhold liter8 121825 35 50 80
ØD [mm]280355356409480480634
T [mm[176182236253256332338
A (AISI 304)1/2''1/2''3/4''3/4''3/4''3/4''3/4''
Vægt [kg]3,85,25,78,313,015,422,4
Max drifttryk [bar]10101010101010
Standard fortryk med nitrogen [bar]4444444
For flere størrelser af typen Refix, kontakt da Armatec A/S

Funktion og konstruktion

Ekspansionsbeholderen er med fortryk og indeholder en gummibælg. Fortrykket vil som altid standard være med Nitrogen.

Bælgen adskiller systemvandet fra den omgivne komprimerede luft. Vandet har altså ingen kontakt med beholderens stål-inderside.
Dette modvirker korrosion af beholderen, og forlænger levetiden.

Konstruktionen er godkendt til antifrostvæske med et blandingsforhold på op til 50% af eksempelvis: propylen- og ethylenglykol, briner eller sprit.

Ved temperatur ≥70°C monteres en mellembeholder før ekspansionsbeholderen.

Fortrykket bør ifølge DS/EN 12828, modsvare systemets statiske højde + 0,2 til 0,3 bar for at sikre tilstrækkeligt tryk i anæggets højeste punkt.

Tilutningen til systemet sker i beholderens nederste del (A).

Med stigende systemtemperatur øges volumen på systemvandet, der strømmer ind i beholderens bælg. Bælgen udvides og den omgivne luft komprimeres, således at trykket øges. Ved faldne temperatur mindskes volumen og trykket
falder i anlægget.

Før påfyldning af ekspansionsbeholder skal fortrykket på luftsiden modsvare den statisk højde + 0,2 til 0,3 bar.

Tilbehør

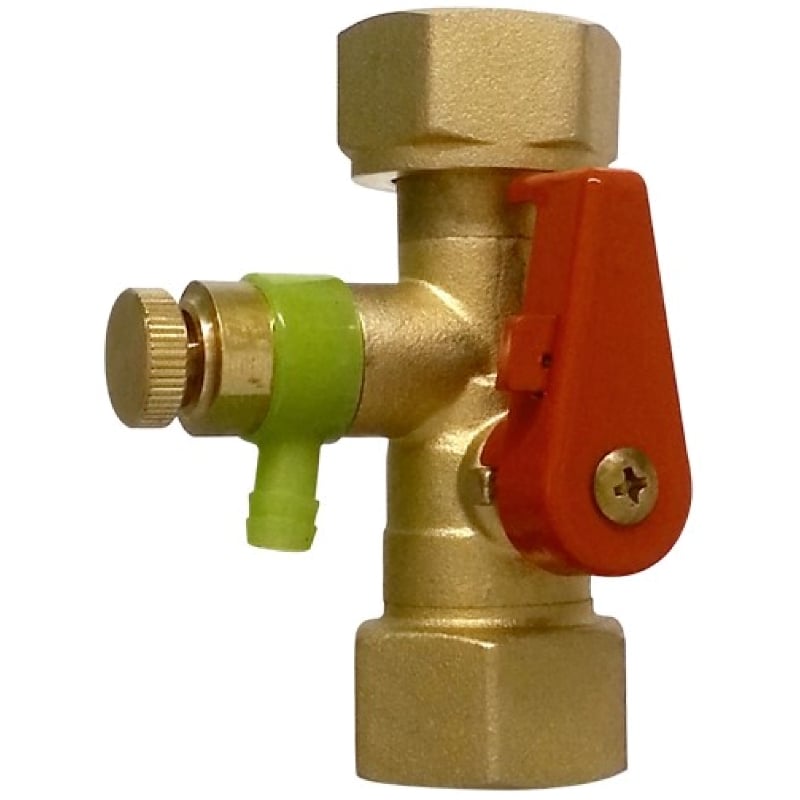

Som tilbehør anbefales Reflex lynkopling med 3/4'' eller 1'' tilslutning for
beholdere 8 - 80L

Lynkoblingen sikrer afspærring til vedligeholdelse og demontering af
ekspansionsbeholder. Inkl. aftapningsventil.

Maksimalt tilladt tryk / anlægstemperatur: PN10/120°C.

Bestillingsliste for lynkobling

Varenr.Tilslutning
AT8363AV8-503/4'' x 3/4''
76131001'' x 1''

Installation

For at opnå maksimal præstation og maksimal pålidelighed bør ekspansions-
beholderen tilsluttes sugesiden af cirkulationspumpen på systemet.

I tilslutningen, som sidder i bunden af beholderen, anbefales montering af en afspærrings- og
aftapningsventil. Det gør at anlæget ikke behøver at lukke ned når fortrykket skal
kontroleres.

Hvis systemets temperatur er høj, og det er sandsynligt, at temperaturen
i ekspansionsbeholderen vedvarende kan overstige 70ºC, er en mellembeholder AT 8303, nødvendig at montere før beholderen.

Beholderne skal installeres i et frost-frit område.

Veligeholdelse og reservedele

For sikker drift og funktion er det vigtigt at beholderens fortryk regelmæssigt kontrolleres. Dette sker ved at lukke systemets afspærringsventil og åbne aftapningsventilen for at tømme beholderen for væske. Det er en forudsætning, at beholderen er helt tom for at kunne foretage den rette trykmåling. Via beholderens luftventil kontrolleres og justeres fortrykket med nitrogen.

For kontrol af fortryk, anbefales Reflex digital fortryksmåler, vort varenr.: AT8370DGP med digitalt display til fortryk imellem 0 til 9 bar.

Mærkning

Oplysninger om volumen, fortryk, max. tryk, max. temperatur, produktionsår, produktionsnummer, typenummer, CE-mærkning samt producentens navn angives på beholderens mærkeskilt.

Bestillingsliste

Indhold [liter]Standard fortryk
med nitrogen [bar]
Armatec varenr.
81,0AT8321C-DE8
121,0AT8321C-DE12
181,0AT8321C-DE18
251,0AT8321C-DE25
351,0AT8321C-DE35
501,5AT8321C-DE50
801,5AT8321C-DE80
